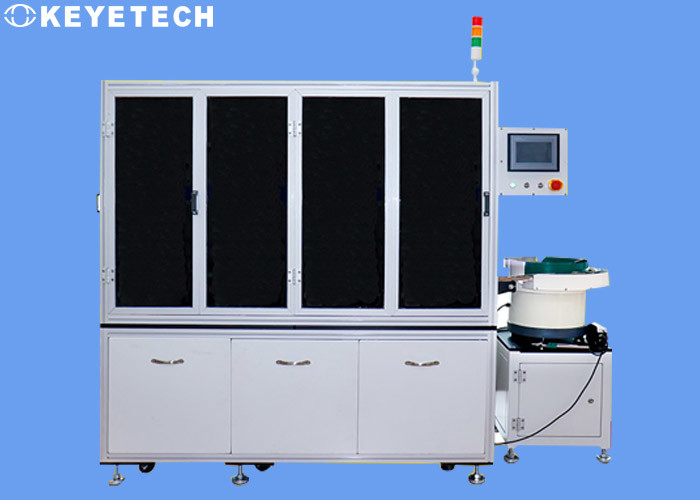

El equipo de detección se muestra en la figura debajo (referencia):
| Parámetros de funcionamiento del sistema |
| Dimensiones |
Vea los dibujos de estudio
para los detalles
|
Poder y frecuencia |
220V 20A 50HZ |
| Poder total |
5.0~6.0 kilovatios |
Presión de aire |
0.5~0.8MPa purifican y sin aceite |
| Temperatura de trabajo |
-20℃ ~ 60℃ |
Humedad de trabajo |
Debajo de la humedad relativa del 50% |
Los estándares de detección son como sigue:
| Contenido y exactitud de la detección |
Precisión de la detección |
Velocidad |
| Puntos negros, manchas (diversos colores) ≥0.2mm |
el 99% |
120pcs/min |
| Muescas, overlap≥0.5mm |
el 99% |
| Puntos negros, manchas (diversos colores) ≥0.3mm |
el 99% |
| Puntos negros, manchas (diversos colores) ≥0.2mm |
el 99% |
| Ninguna área contenta impresa |
| Desalineamiento de la etiqueta, etiquetando, damage≥0.5mm |
el 99% |
| Puntos negros, manchas (diversos colores) ≥0.2mm |
el 99% |
Principio de la inspección
Los productos químicos diarios han penetrado en todos los aspectos de las vidas de la gente. Cuando la gente elige productos químicos diarios, ella elegirá sus marcas de producto habituales según sus hábitos. Hay cada vez más cosméticos y los fabricantes del detergente en China que eligen las botellas plásticas etiquetadas en-molde para empaquetar sus propios productos. la tecnología de etiquetado del En-molde será cada vez más ampliamente utilizada en cosméticos, detergentes, industrias químicas diarias y otras industrias, y será favorecida cada vez más por los consumidores. Después de adoptar la tecnología de etiquetado del en-molde para los productos químicos diarios, se mejoran la imagen de marca y el efecto de la exhibición del producto.
Comparado con las etiquetas autas-adhesivo, reduce el fenómeno sin marca y la tarifa inútil, ahorra el coste de etiquetado manual, y mejora eficacia de la producción. Por lo tanto, pues una parte importante del empaquetado externo del producto, la detección de la calidad del producto final es una parte importante de la producción de empaquetado del producto.
Sin embargo, en el proceso de producción, después de que soplo-se moldee la película, no puede ser detectado por separado. Por lo tanto, en el proceso de producción, con los requisitos de la detección del empaquetado externo, diseño de Keye Tech un sistema de programas de empaquetado totales de la detección a romperse con la tradición. La eficacia baja de la detección, utiliza tecnología de la detección de la visión del AI para mejorar eficacia de la producción.
Detección de productos

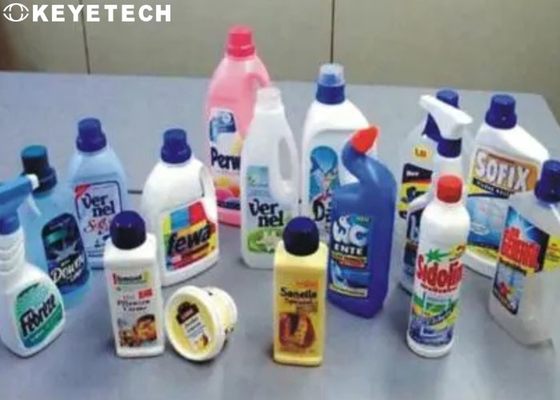

Los productos de taza del en-molde de los PP, usados para el empaquetado químico diario, ven las muestras reales para los detalles.
Principio de la detección
A través del dispositivo transportador que atraca (el producto necesita ser salida en una línea recta con la boca que hace frente hacia arriba, y el espaciamiento del producto se debe guardar sobre el radio de la boca de la taza), los productos se transfieren a una estación específica de una manera estable y ordenada, y entonces la imagen de la muestra del alto-pixel tomada por la cámara industrial se transfiere al software de tratamiento de la imagen, y la muestra estándar se compara y se analiza para determinar el buen producto y el producto defectuoso, y controla la correspondencia neumática para quitar los productos defectuosos y finalmente para recoger los productos calificados.
El software abrirá el estándar de la comparación de la muestra, y los personales de la producción en el sitio de cliente pueden controlar la exactitud de la comparación y elegir el estándar de la exactitud más conveniente para sus propias condiciones de la producción, de tal modo controlando la tarifa del defecto de producto.
Detección de los detalles
Nuestro plan de concepción adopta 14 sistemas de cámaras industriales del alto-pixel y de fuentes de luz estroboscópicas de alto rendimiento para realizar una gama completa de detección visual para los defectos del aspecto del cuerpo de la botella. La velocidad de la detección es 120 pedazos por minuto. El equipo puede realizar las horas 7*24 de operación, y los productos incompetentes se pueden rechazar automáticamente en línea.
El sistema entero de detectar el equipo incluye piezas mecánicas, el hardware electrónico visual y la detección de software del sistema. La entrada y la salida de la máquina de detección se pueden integrar con la línea in situ del transportador (véase los dibujos de estudio para los detalles), y se pueden conectar con el equipo de producción por aguas arriba y rio abajo según las necesidades específicas de la producción del cliente.
Composición del sistema
(1) parte mecánica:
La parte mecánica es el componente de la base del sistema, que lleva todos los dispositivos de transmisión y hardware electrónico (cámaras industriales,
Fuente de luz, ordenador industrial, pantalla táctil, caja eléctrica, etc.).
La banda transportadora adopta una correa de la adsorción del vacío para fijar y para fijar la muestra por adsorción en la superficie de la correa sin el desplazamiento, para poder tomar exactamente la imagen.
(2) pieza del hardware:
La pieza del hardware incluye la cámara, lente, fuente de luz, válvula de aire de alta velocidad, ordenador, pantalla táctil y el otro equipo eléctrico, el control de lógica total del sistema es observado por el microprocesador de alta velocidad de FPGA.
Imágenes recogidas por la máquina real (véase las muestras reales para los detalles):
