Sistema de inspección visual para la medida del paralelismo del aspecto de la pluma de la firma

Sistema de inspección visual para la medida del paralelismo del aspecto de la pluma de la firma

Características de sistema

Principio de la inspección

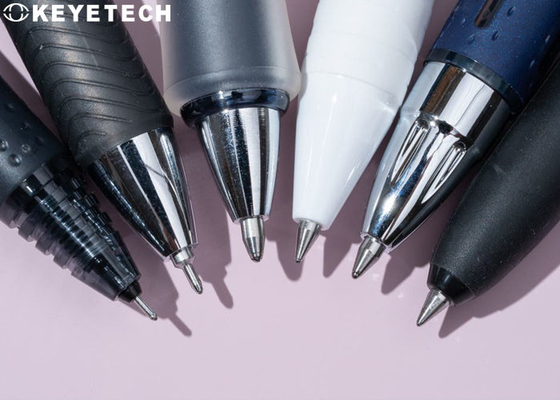

Este sistema es utilizado para la detección de paralelismo de la pluma, para facilitar el proceso de productos defectuosos por el equipo.

Esquemas técnicos

La detección de paralelismo de la pluma de la firma de la tecnología de KEYE basada en tecnología del tratamiento de la imagen de la visión por ordenador tiene las características de la alta precisión, de la velocidad y de la multi-muestra. Los módulos principales del sistema son: módulo del disparador y módulo de la guía. Según las necesidades de usuario, detectar la nivelación y la verticalidad de la pluma y el accesorio, y entonces necesita la detección de la doble-estación para terminar los requisitos de la detección, para mover la muestra a la posición de la detección, para accionar la cámara y para hacer salir la señal de la detección al sistema de la visión a tiempo, para terminar la función de detección.

Para cumplir los requisitos de alta precisión de la detección, es primer necesario mejorar la exactitud posicional de artículos mano-colocados, y el efecto es posición exacta y estable. El sistema del disparador, debido al método de alimentación manual, cuando la muestra se coloca en esta posición, la cámara se acciona, y después del análisis visual del software del sistema, si es un producto de la AUTORIZACIÓN, el interfaz exhibirá 0K, si es un producto del NG, el interfaz exhibirá NG, alarma del zumbador del NG.

Detalles de la inspección

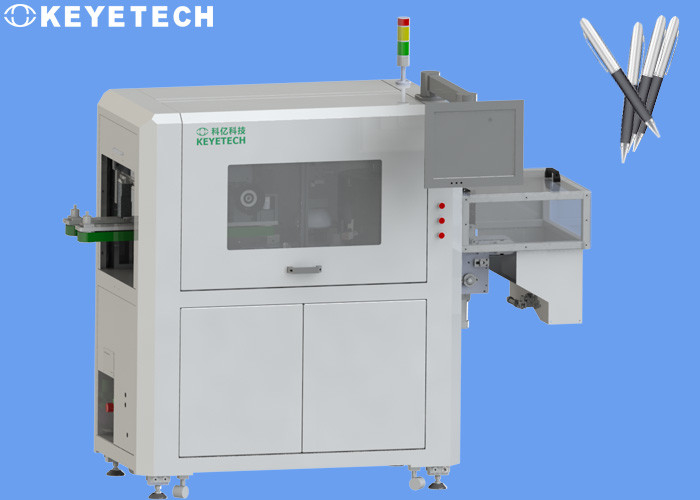

• Esquema del diseño del sistema de inspección visual para medir el paralelismo de la pluma de la firma. El sistema de inspección visual incluye principalmente: cámara, lente, fuente de luz y software de tratamiento de la imagen. Después de que la fuente de luz ilumine la muestra que alcanza la posición de la detección, el sistema de la proyección de imagen integrado por la cámara y la lente la captura.
• Cuando la cámara recibe la señal del disparador, el sistema de la proyección de imagen toma las imágenes de la muestra y transmite la imagen al sistema del tratamiento de la imagen para la identificación, jueces si la muestra está calificada o no, y hace salir la señal correspondiente de OK/NG para el proceso subsiguiente por el equipo.

Ventajas de equipos

• El interfaz de la operación es claro y claro, simple y fácil actuar, y la detección se puede realizar automáticamente con un ajuste simple;
• El software y el algoritmo de la detección se desarrollan totalmente independientemente, y el sistema se apunta altamente;
• La plantilla de la detección y la gama de la detección se pueden fijar fexiblemente;
• La función de detección local se puede seleccionar para mejorar la velocidad de la detección;
• Proyección de imagen profesional del diseño de la fuente de luz, clara y uniforme, asegurar la realización de las tareas de la medida;
• Apoye la medida de diversos tipos de productos, y tenga funciones tales como búsqueda en línea del producto automático;
• Instalación simple; resultado compacto, fáciles actuar, mantener y ampliarse;
• Alta confiabilidad, operación estable, conveniente para las condiciones de funcionamiento del diverso campo.
• De acuerdo con la plataforma de la PC, el sistema tiene capacidad de conversión a escala fuerte, y la plataforma de programación de la visión por ordenador de KVIS puede ampliar otras funciones.
