Estándar de la inspección
En la prueba real, debido al estado crítico de ciertos artículos de prueba, de la fluctuación llevará a cierta probabilidad del misdetection del producto. Según la operación real del equipo, la tarifa falsa de la detección es cerca de 0,2%. El error del producto se puede reducir por el segundo control de la contra-prueba.
Los detalles son como sigue:
| Modelo |
número de cámaras |
gama de la inspección |
Inspección |
Precisión de la inspección |
exactitud |
capacidad |
|
KVIS
- SC11
|
1pcs |
Dentro de área |
Contamintion |
≥0.25mm |
el 99% |
400 PC por minutos |
| Deformación |
≥2.0mm |
el 99% |
| 1pcs |
Dentro de área |
Lectura del número de la cavidad
|
- |
el 99% |
| 1pcs |
Área superior |
Contamintion |
≥0.25mm |
el 99% |
|
DIFERENCIA DEL COLOR
|
- |
el 99% |
| 4pcs |
Área exterior |
Contamintion |
≥0.25mm |
el 99% |
| COMPINENTS PERDIDO |
≥1.0mm |
el 99% |
| Defectos en el labio |
≥1.0mm |
el 99% |
| Defectos en las bisagras y las juntas |
≥2.0mm |
el 99% |
| El hueco de rajar del anillo de gran tamaño, deformado |
≥1.0mm |
el 99% |
| Elementos de lacre |
≥1.0mm |
el 99% |
| 4pcs |
El área del lado interno de la pared |
Contamintion |
≥0.25mm |
el 99% |
|
Golpecitos dañados del tirón
|
≥1.0mm |
el 99% |
Rinciple de la inspección
A través de la cascada que transporta el sistema, los casquillos de 5~15m m están estable y ordenanza transportada a la estación específica en la misma orientación, y entonces la imagen del alto-pixel tomada por la cámara industrial se transfiere al software de tratamiento de la imagen, y comparado con el modelo estandardizado, después de análisis determine los productos buenos y desertados, soplando los casquillos desertados que recogen los buenos casquillos. Mientras tanto, los buenos casquillos serán de cuenta y binning. La tarifa de exactitud de cuenta está dentro de la gama de N~ (N+10).
El software abrirá el estándar de la comparación de la muestra, y el personal del control de calidad puede controlar la exactitud de la comparación y elegir el estándar de la exactitud más conveniente para sus propias condiciones de la producción, de tal modo controlando la tarifa del defecto.
Detalles de prueba

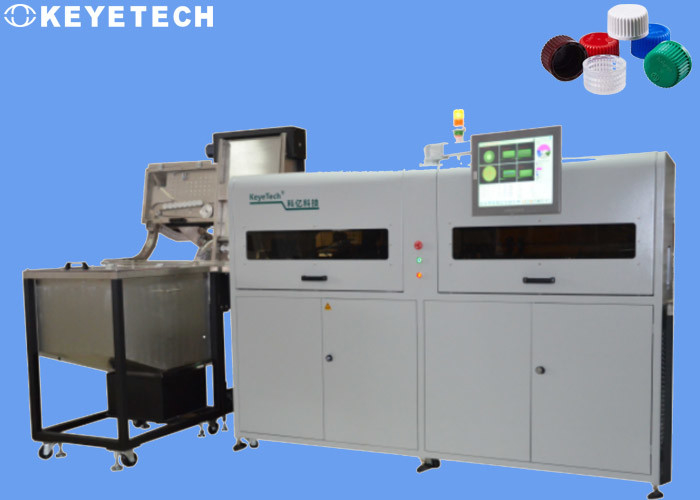

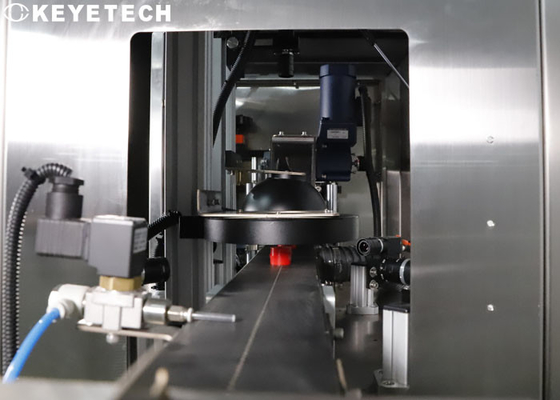

El sistema de inspección equipado de 11 sistemas de cámaras industriales del alto-pixel y de fuentes de luz estroboscópicas de alto rendimiento para conducir una gama completa de inspecciones visuales para el aspecto de los productos de la cápsula. La velocidad de la inspección puede alcanzar 400 pedazos por minuto, y la máquina puede alcanzar las horas 7*24. Los casquillos desertados pueden ser rechazados automáticamente.
El sistema de inspección entero incluye el equipo de clasificación material, la estructura mecánica, el soporte físico electrónico visual y el software del sistema de prueba, que se pueden arreglar independientemente en el sitio de cliente, y se puede equipar del retiro de polvo, de la desinfección y de la otra cadena de producción equipo según las necesidades específicas de la producción del cliente en el sitio.

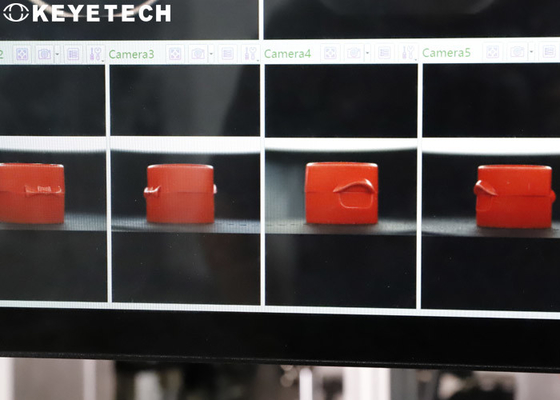

imagen en tiempo real
CONTAMINTION- perceptible
Número de la cavidad - perceptible
