Sistema de inspección automático visual de alta velocidad de HMI para SMT Chip Resistors

Fondo de producto:

Los resistores de SMT son resistencia específica tamaño pequeño, alta, resistores de la alta precisión, convenientes para la tecnología superficial del soporte (SMT), han sido ampliamente utilizados en los campos del ordenador, de las comunicaciones, militares, aeroespaciales, digitales y los productos electrónicos de consumo y otro, pueden reducir con eficacia el volumen y el peso de productos terminales electrónicos, y mejoran confiabilidad de producto. La detección del electrodo del CCD de batería de litio se ajusta a la tendencia de desarrollo de la miniaturización, del rendimiento ligero, alto y en el futuro de la industria de IT multifuncional.

Con actualizar continuo de la tecnología de fabricación de la electrónica del ordenador, la integración de las placas de circuito impresas a mejorar gradualmente, siguiendo de los componentes exteriores de la clase del remiendo de la inspección visual del defecto en la placa de circuito para una proporción cada vez mayor, los requisitos del tamaño y de funcionamiento para los componentes de SMT está llegando a ser cada vez más estricta, especialmente en los tableros de alta densidad del circuito integrado del bajo consumo de energía, de poca intensidad y baja de la tensión. Actualmente, el tamaño mínimo de la resistencia del microprocesador es cerca de 0.1m m, tal tamaño pequeño, la producción entera de los componentes del microprocesador, prueba, instalación y otros procesos proponen altos requisitos.

Principio de la inspección:

Para cumplir los requisitos de la inspección visual en el proceso de fabricación de la resistencia del remiendo, un método de la inspección visual para imprimir defectos del conductor positivo del substrato de la resistencia del remiendo fue propuesto en vista del alto requisito de la exactitud de control de la dimensión en el proceso de impresión.

Con la reflexión de espejo doble, el número de cámaras se reduce, reduciendo los requisitos de la instalación del espacio del sistema de inspección visual y de la dificultad de la planta de fabricación existente transformación; La dificultad del ajuste mecánico del sistema de la visión por ordenador puede ser evitada corrigiendo la distorsión de imagen mientras que detecta el polo del CCD de la batería de litio.
El sistema puede juzgar si el proceso de impresión actual es calificado por el cálculo exacto del borde de la línea quebrada y de la goma de la impresión de la resistencia, que reduce grandemente la intensidad de la inspección manual y mejora el índice calificado de la fabricación de la resistencia del remiendo.

Detalles de la inspección:

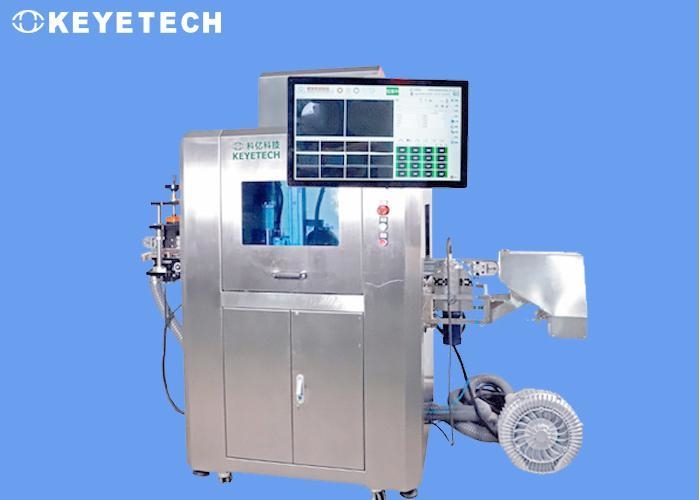

La máquina de la inspección adopta 14 sistemas de cámaras industriales del alto-pixel y de fuentes de luz estroboscópicas de alto rendimiento para realizar las inspecciones visuales omnidireccionales para los defectos del aspecto del producto. La velocidad de la inspección es 400-600 pedazos/mínimos. El equipo puede realizar las horas 7*24 de operación para todo clima, y puede estar en línea automáticamente. Elimine los productos inferiores al nivel normal.

El sistema entero de equipo de la inspección incluye el soporte físico y el software electrónicos mecánicos, visuales del sistema de inspección. La entrada y la salida del equipo son reservadas para atracar posiciones para facilitar operaciones in situ.

Configuraciones de equipo

Parte mecánica: La parte mecánica es el componente de la base del sistema, que lleva todos los dispositivos de transmisión y hardware electrónico (cámaras industriales, fuentes de luz, ordenadores industriales, pantallas táctiles, cajas eléctricas, etc.). El transportador es controlado por un motor servo, y la captura de la imagen es exacta. El equipo se equipa de dos entradas del producto defectuoso para separar productos defectuosos serios (tales como parte inferior del tambor, extremidad de cuero oblicua, etc.) y productos defectuosos generales.
