máquina superficial del equipo de la inspección de 3D HMI para la taza plástica 300pcs/Min del helado

El funcionamiento de la detección es como sigue:

Principio de la inspección

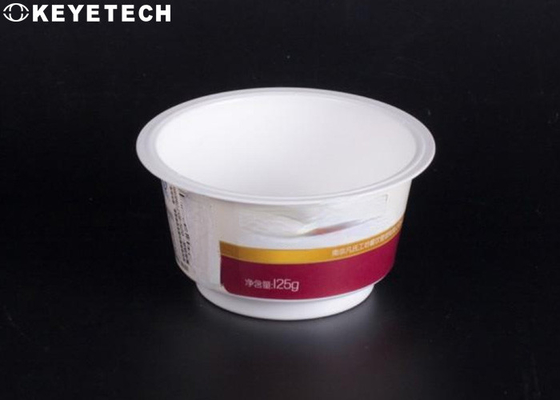

Las tazas plásticas del helado se utilizan generalmente en tiendas de la bebida, tiendas calientes y frías de las bebidas, las tiendas del té de la leche, los hoteles, los restaurantes y las cafeterías, que proveen de consumidores una variedad de tazas del helado. El helado es popular, y el empaquetado del helado ha atraído más atención de consumidores. El empaquetado del helado es no sólo hermoso y atractivo a usuarios, pero también a una manifestación intuitiva de la calidad del producto. En el proceso de producción del empaquetado, debido a la influencia del material de la producción y del proceso de producción, la superficie de la taza tendrá diversos grados de defectos, tales como puntos negros, manchas de aceite, puntos amarillos (diversos colores), objetos extranjeros, etc. debido a los diversos tamaños de tazas, la velocidad manual de la detección es relativamente lenta. En este caso, el diseño y la producción de detección inteligente de la visión por ordenador de Keye Tech pueden substituir bien el trabajo manual y mejorar la velocidad de la detección.

Descripción del sistema de detección

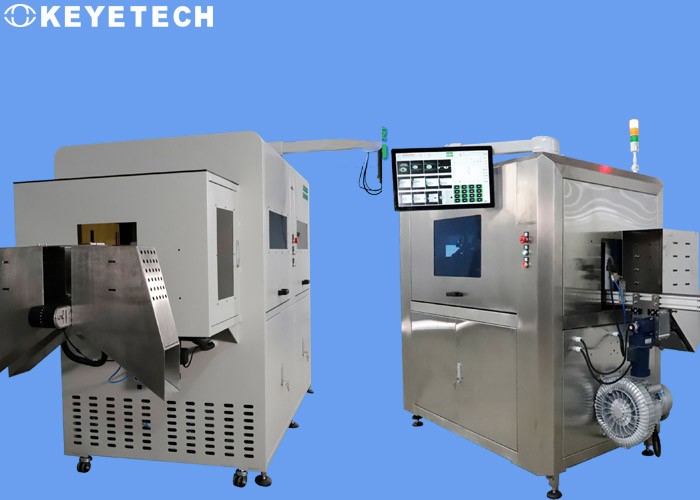

El equipo total incluye un elevador, una aprestadora y un equipo de la detección visual. La velocidad transportadora normal de la detección es 300 pedazos por minuto. El equipo de la detección se equipa de 8 sistemas de sistemas industriales de la cámara del alto-pixel para conducir una gama completa de detección del defecto en el aspecto de la taza plástica. Puede ser arreglado independientemente en el sitio de cliente, y puede ser equipado de la cadena de producción equipo tal como retiro y desinfección de polvo según las necesidades específicas de la producción del sitio de cliente.

Después de que se muestree el sistema, el software de tratamiento de la imagen se compara con el modelo estandardizado para analizar las características de los productos, y entonces se juzgan los buenos y malos productos, y los productos defectuosos se eliminan automáticamente en línea. Después de que se detecte el producto final, se observa la función de cuenta y binning, y la exactitud de cuenta es N~ (N+ 10) dentro de la gama. El software abrirá el estándar de la comparación de la muestra, y el operador in situ del cliente puede controlar la exactitud de la comparación y seleccionar el estándar de la exactitud más conveniente para sus propias condiciones de la producción, de tal modo controlando la tarifa del defecto, con las características de la operación rápida y exacta de la detección, simple y fácil de usar.

Detección del contenido

1. En respuesta a la demanda para las tazas plásticas este vez, el plan de concepción de nuestra compañía es como sigue:

- Nuestra compañía diseña y configura 8 sistemas de sistemas de inspección industriales de la cámara para detectar defectos en la boca de la taza, el outsole de la taza, la parte inferior interna de la taza, la circunferencia del cuerpo de la taza, el borde de la taza y otras áreas.

- En este plan nuestra compañía utiliza un elevador y una aprestadora especial para el mecanismo de acabado material. Debido a la situación especial de la taza, el tipo aprestadora de la cascada de la taza no puede ser utilizado. Después de que la muestra detecte, el tipo aprestadora de la bandeja que cae de la taza se puede también utilizar bajo premisa de asegurar la calidad. Alcance la operación de alta velocidad.

 El diagrama esquemático de la estación de la instalación de la cámara es como sigue:

El equipo de detección necesita ser mantenido y ser limpiado regularmente (por ejemplo la limpieza de la banda transportadora, la limpieza de la cámara, el etc.) durante uso. El equipo de detección sí mismo no causará fuentes secundarias de la contaminación (tales como ruina, espuma fina, etc.) a las muestras detectadas.

Composición del sistema

1. Parte mecánica

La pieza de la transmisión es el componente de la base del sistema, que lleva todos los dispositivos de transmisión y hardware electrónico.

2. Pieza electrónica del hardware

La pieza electrónica del hardware incluye cámaras industriales, las lentes industriales, las fuentes de luz, los disparadores, las válvulas electromagnéticas (rechace la basura), las cajas de control eléctricas del sistema (responsables de control eléctrico y lógico), los pilotos tricolores, y las pantallas táctiles de 17 pulgadas.
