Toda la ronda AVI Packaging Inspection Equipment Systems para la caja de lente de contacto

Estándares de la inspección

Productos de la detección

Con el desarrollo de la ciencia y de la tecnología, como producto para corregir la visión y la imagen hermosa, las lentes de contacto deben estar de buena calidad. El empaquetado tiene el efecto de proteger la lente contra daño y la contaminación. Las lentes de contacto que están en venta tienen diversas especificaciones y diversos tamaños de cajas de empaquetado. Afectado por el material de los PP y el proceso de producción, allí puede destellar alrededor de los bordes. , Falta de material alrededor de los bordes de las rebabas, los puntos negros, manchas (diversos colores) y otros defectos, tan en el proceso de producción de las cajas de lente de contacto, debemos controlar estrictamente el problema de tales muestras, Keye Tech hemos diseñado un sistema de cajas de lente de contacto compatibles con las soluciones de los productos de diversas especificaciones, referimos por favor a las muestras reales para las dimensiones específicas del producto.

Nota: Debido a la diversos estructura y tamaño de tales productos, del equipo material, de la estructura mecánica, de la proyección de imagen óptica y de los parámetros del software de apoyo sea afectado. Nuestra compañía no recomienda la prueba y el uso compatibles. Por lo tanto, el plan siguiente se centra solamente en uno de los productos.

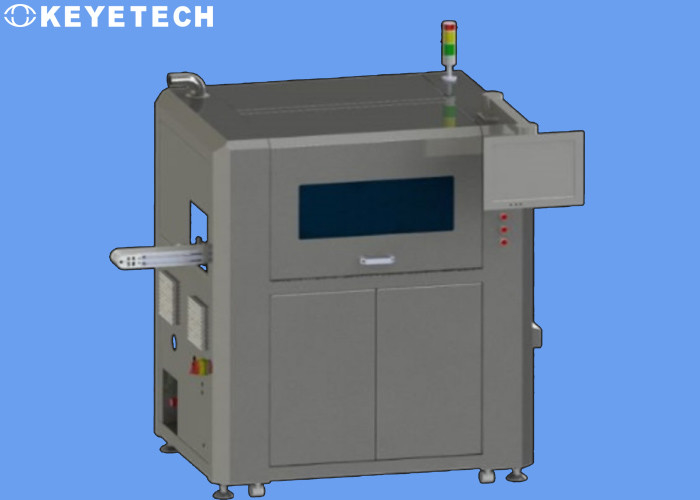

Descripción del equipo

El equipo total es una máquina de la detección visual de la caja de lente de contacto, que integra el equipo de manipulación de materiales, transportando el mecanismo, el soporte físico de sistema visual y el software de la detección, y dispositivo del rechazo del producto defectuoso. La velocidad de la detección es cerca de 5000-6000 pedazos/hora. El equipo puede realizar las horas 7*24 de operación, mejorando grandemente eficacia de la producción.

Este equipo de la detección se equipa de un total de 6 sistemas de cámaras industriales del alto-pixel para detectar completo el aspecto de los defectos del producto. Después de que el sistema recoja la imagen de la muestra, el software de tratamiento de la imagen y la muestra estandardizada se comparan y se analizan para determinar los productos buenos y defectuosos, y los productos defectuosos se eliminan automáticamente en línea. , El software abrirá el estándar de la comparación de la muestra, y los personales de la producción en el sitio de cliente pueden controlar la exactitud de la comparación y elegir el estándar de la exactitud más conveniente para sus propias condiciones de la producción, de tal modo controlando la tarifa del defecto de producto.

 Instrucciones para el uso de la cámara:

Detección delantera: con el muelle del equipo de manipulación de materiales, el producto se transporta a la estación de la inspección de una manera estable y ordenada en una dirección fija y un transporte direccional, y un sistema de cámaras industriales está instalado en el producto para cooperar con la fuente de luz visual para recoger la imagen delantera del producto para el análisis y procesar.

detección exterior: en vista de las características estructurales del producto, 4 sistemas de cámaras se requieren para formar el exterior del anillo para detectar, cooperar con el uso de fuentes de luz visuales, y la proyección de imagen no interfiere con uno a. Después de recoger la imagen exterior, realice el análisis y el proceso de sistema.

Detección trasera: el producto incorpora el mecanismo de cristal de la placa giratoria en la parte posterior del equipo para abrir el ángulo de visión trasero del producto, añade un sistema de cámaras industriales debajo del producto, y lo utiliza con la fuente de luz visual para recoger la imagen trasera del producto para el análisis y procesar.

El equipo de la detección necesita ser mantenido y ser limpiado regularmente durante uso (tal como limpieza de la banda transportadora, limpieza de la cámara, etc.), y la función de cuenta puede ser observada después de que se pruebe el producto final.

adquisición de la Real-máquina de imágenes:

Los detalles y la descripción son como sigue:

Imagen delantera e imagen trasera (los puntos negros y las manchas obvios pueden ser detectados)

Imagen exterior (la falta obvia de material, de coincidencia y de rebabas alrededor de los bordes puede ser detectada)
