Sistema de inspección plástico de las tapas del café con la alta cámara industrial de Piexl

Objeto de la inspección

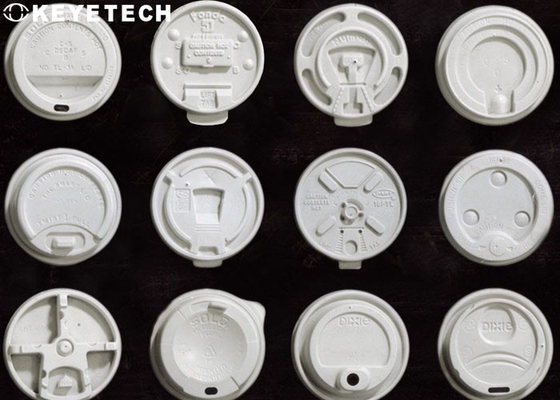

Los productos de tapa de copa de plástico blanco son tapas de uso común en el mercado. Se utilizan principalmente en varias tiendas de bebidas como té de leche, bebidas de frutas, café, etc.,o en diversas bebidas sólidas envasadasEn un entorno de vida acelerado o en un tiempo de descanso relajado, se puede decir que las tapas de taza de PP son un gran consumo, lo que anima continuamente a los fabricantes a acelerar la producción.Debido al aumento de la frecuencia de usoEl problema es que la altura máxima de detección es de unos 23 mm y el diámetro de la taza es de unos 92 mm.La compatibilidad puede determinarse de acuerdo con los requisitos de detección..

Principio de inspección

A través del sistema de transporte, las tapas orientadas hacia abajo se transfieren a una estación específica de manera estable y ordenada,y luego la imagen de muestra de alto píxel tomada por la cámara industrial se transfiere al software de procesamiento de imágenes, y la muestra estándar se compara y analiza para determinar si el producto es bueno o no. productos buenos, y controlar los componentes neumáticos correspondientes para eliminar los productos defectuosos,y finalmente recoger productos calificados.

El software abrirá el estándar de comparación de muestras,y el personal de producción en el sitio del cliente puede controlar la precisión de la comparación y elegir el estándar de precisión más adecuado para sus propias condiciones de producción, controlando así la tasa de defectos.

Detalles de las inspecciones

The system equipped with 14 sets of high-pixel industrial cameras and high-performance stroboscopic light sources to conduct a full range of visual inspections for the appearance defects of cup lid productsLa velocidad de inspección es de 6000-7000 por hora, y el equipo puede alcanzar 7*24 Se ejecuta las 24 horas del día, y los productos no calificados se pueden rechazar automáticamente en línea.

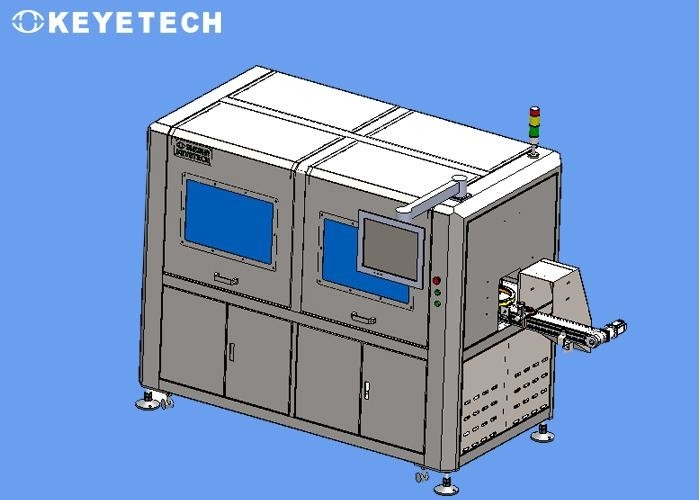

Todo el sistema incluye piezas mecánicas, hardware electrónico visual y software del sistema de ensayo.La entrada y salida de la máquina de ensayo pueden integrarse con la línea transportadora en el lugar (ver los dibujos de diseño para más detalles), y puede conectarse a la cadena ascendente y descendente de acuerdo con las necesidades de producción específicas del cliente.desinfección y otros equipos de la línea de producción).

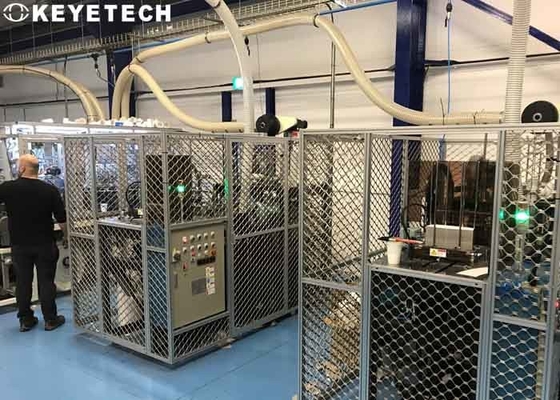

Línea de trabajo de inspección de referencia:

Normas de inspección

En los ensayos reales, debido al estado de fluctuación crítica de algunos datos de los elementos de ensayo, se puede ajustar mediante la configuración de parámetros del software del sistema para lograr el efecto real.

Las manchas negras, manchas, pelos, objetos extraños, impurezas (de diferentes colores) y materiales quemados se analizarán y procesarán de acuerdo con el índice de detección de manchas negras.La diferencia de contraste del valor de gris debe ser superior a 40Si la muestra presenta manchas de aceite transparentes o manchas negras claras, y la diferencia de contraste del valor gris es baja (menor a 40), no se puede lograr el efecto de detección.

Debido a las complejas características estructurales del producto, en las aplicaciones de inspección reales,puede haber una zona ciega de detección muy pequeña en el área de unión y el área de superposición estructural de la imagen de la lente planarLa colección de imágenes no puede estar dentro del rango de la zona ciega, por lo que no se puede realizar una detección efectiva.es difícil detectar arañazos y problemas de trituración en la superficie de la tapa de la tazaDebido a que el contraste del valor de gris en la imagen visual es menor que el estándar de detección, la característica no es muy obvia, por lo que no se puede detectar de manera efectiva.
