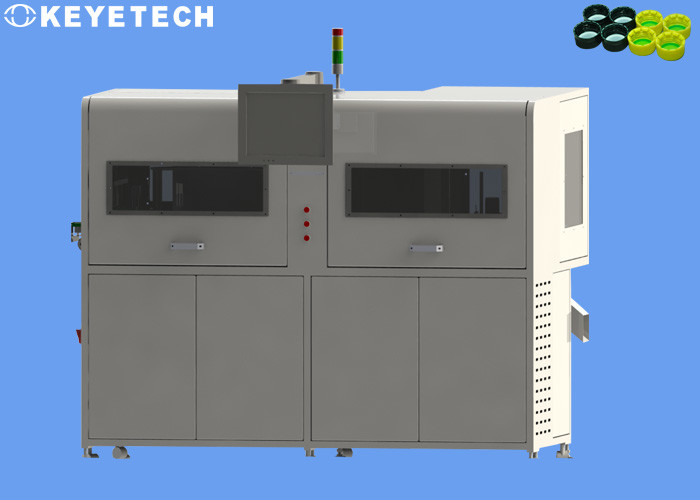

Sistema de inspección visual de cierres de tapa de 28 mm 1810 pco con pantalla HD

Detalles de inspección

Principio de inspección

Inspección independiente de doble estación, cuatro cámaras a 90° entre sí toman fotografías desde el costado para inspeccionar la pared lateral de la tapa de la botella, y una sola cámara toma fotos de arriba a abajo para inspeccionar la parte superior de la tapa, logrando 360° completo -Inspección de vista, eliminando la distorsión causada por la cuestión de la lente ojo de pez.A través del modo de activación del codificador, los puertos de soplado NG (producto defectuoso) de las dos estaciones se fusionan en un puerto de soplado con los datos registrados del codificador para garantizar que el equipo pueda funcionar a alta velocidad sin interferencias externas.

Soluciones de inspección

1. Evite la distorsión y realice una detección de vista completa de 360 ​​°
Una sola cámara toma imágenes de arriba a abajo para detectar la parte superior de la cubierta, la estructura mecánica es simple y la fuente de luz de la cámara es fácil de instalar.

2. Elimina la interferencia y dispara con precisión (fotografiando)
Primero, a través de la optimización del programa de software y la actualización de la configuración del hardware, asegúrese de que el rendimiento de la parte de detección cumpla con los requisitos.Posteriormente, a través de la función de activación del codificador del sistema de procesamiento de imágenes de la serie FH, la posición de activación avanza para realizar la separación de la posición de activación y la posición de fotografía, lo que no solo puede eliminar la interferencia de la luz roja de fibra óptica, sino también realizar precisa disparando (fotografiando) a diferentes velocidades.

3. Eliminación precisa de NG (productos defectuosos)
Hay dos factores clave que afectan el rechazo de NG (producto defectuoso):

1. La ubicación de la cámara y la ubicación de instalación de la válvula de soplado L
2. Soplado duración T

No importa qué valor de los dos factores clave (L y T) se desvíe, puede causar un soplado perdido, un soplado excesivo o un soplado incorrecto.Por lo tanto, a través de la activación del codificador, el PLC registra la posición del codificador de NG (producto defectuoso), y luego los parámetros se modifican junto con la interfaz de la máquina para lograr un rechazo preciso (la válvula de soplado lo expulsa).

ventajas del sistema

• Algoritmo de IA: alta estabilidad, adaptación al entorno y perturbaciones de fondo;se pueden identificar automáticamente diferentes muestras de defectos después del entrenamiento
• Dataización: base de datos independiente, guarde varias muestras, analice productos defectuosos y conserve el historial
• Orientación múltiple: 360 ° integral dentro y fuera de las muestras.
• Alta precisión: la precisión de detección puede ser alta
• Modularización, puede aumentar o disminuir de manera flexible la función de detección de acuerdo con las necesidades reales del cliente
• Fácil de operar: es fácil de operar y fácil de mantener.
• Seguridad: fabricación de materiales de grado médico, totalmente compatible con el entorno de producción de suministros médicos
