Objeto de la inspección

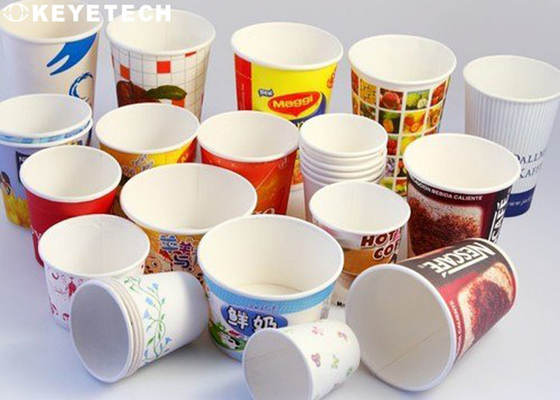

Con la mejora de las condiciones de vida de la gente, las tazas y los cuencos del papel-plástico tienen necesidades convertidas vida de cada día de s de la gente ', y la gente está persiguiendo cada vez más buena calidad de vida. Los requisitos, tazas del papel-plástico son ampliamente utilizados en el yogur y otras industrias de la taza debido a sus propias características tales como aislamiento de calor, anti-escaldar, protección hermética, del anti-apretón del cuenco, buena tiesura, y ahorro material. , Una tapa se añade a la taza, y la tapa plástica de papel de la taza es ampliamente utilizada en la taza. Los productos de la tapa de la taza, el color plástico de papel del material, blanco y primario, se dividen en diversas especificaciones, ven las muestras reales para los detalles.
Principio de la inspección

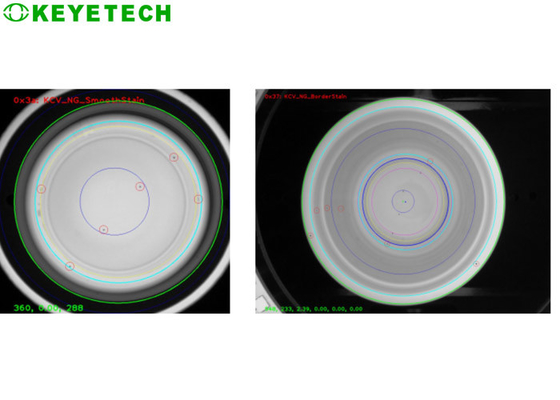

Con el muelle del mecanismo anticipado de la automatización (el método de la conexión necesita ser atracado por adelantado), los productos de la tapa de la taza del papel-plástico están estable y ordenanza transferida a una estación específica de la detección con la tapa que hace frente abajo, y entonces la imagen capturada de la muestra del alto-pixel es capturada por una cámara industrial. Se transmite al software de tratamiento de la imagen.
Después del análisis de sistema, determina los buenos y malos productos, y controla los componentes neumáticos correspondientes para quitar los malos productos. Finalmente, los productos calificados son salida. El software abrirá el estándar de la comparación de la muestra, y los personales de la producción en el sitio de cliente pueden controlar la exactitud de la comparación y seleccionar el estándar más conveniente de la exactitud para sus propias condiciones de la producción, de tal modo controlando la tarifa del defecto.
Inspección Detailes

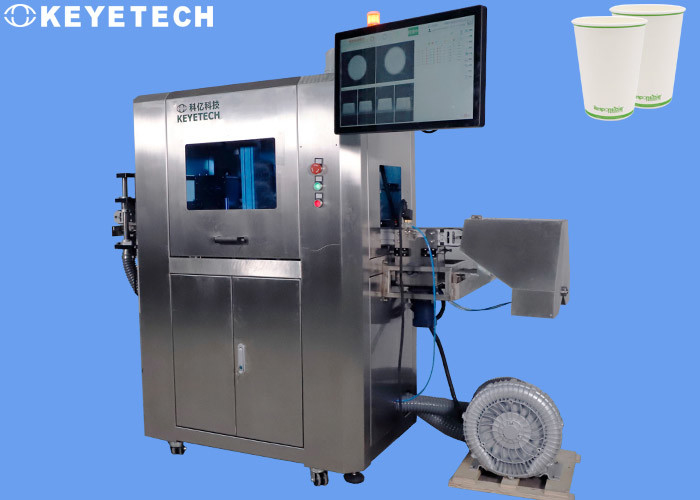

Nuestro plan de concepción adopta 11 sistemas de cámaras industriales del alto-pixel y de fuentes de luz estroboscópicas de alto rendimiento, y conduce una gama completa de inspecciones visuales para los defectos del aspecto de los productos con tapa llana de la cubierta de la multi-especificación. La velocidad de la inspección es 200 pedazos/minuto, y el equipo puede alcanzar 7* que actúa 24 horas al día, y los productos incompetentes se pueden rechazar automáticamente en línea.
El sistema entero de equipo de prueba incluye piezas mecánicas, el soporte físico electrónico visual y el software del sistema de prueba. La entrada y la salida de la máquina de prueba se pueden integrar con el mecanismo de la automatización (véase los dibujos de estudio para el método específico de la conexión), y se pueden conectar con la producción por aguas arriba y rio abajo según las necesidades específicas de la producción de clientes en el equipo del sitio.
| Parámetros de sistema |
|
Dimensión
|
Refiérase al dibujo
|
Voltaje
|
220V 20A 50Hz |
|
Poder
|
5.0-6.0kw |
Aire
|
Aire limpio sin aceite
|
|
Temperatura
|
-20℃ ~ 60℃ |
Humedad
|
Menos el de 50%
|
estándar de la inspección
| Modelo |
Número de cámara
|
Alcance de la inspección
|
Contenido de la inspección
|
Precisión de la detección
|
Exactitud
|
Velocidad de la detección |
| Kvis-Sc11 |
1 sistema
|
Front Area
|
El punto negro, mancha
|
≥0.5mm |
el 99% |
200pcs/Mins
|
|
Aberración cromática
(La diferencia del contraste de Gray Value Must Be Greater que 40, y la diferencia global del color no se pueden detectar))
|
- |
el 99% |
|
Dobleces
|
- |
el 99% |
| Quebrado |
Width≥0.5mm Length≥1.0mm |
el 99% |
|
4 sistemas
|
Área exterior
|
El punto negro, mancha
|
≥0.5mm |
el 99% |
|
Aberración cromática
(La diferencia del contraste de Gray Value Must Be Greater que 40, y la diferencia global del color no se pueden detectar))
|
- |
el 99% |
|
Dobleces
|
- |
el 99% |
|
Muescas, rebabas
|
Width≥0.5mm Length≥1.0mm |
Muescas, rebabas
|
| Quebrado |
Width≥0.5mm Length≥1.0mm |
Quebrado |
|
1 sistema
|
Área cóncava
|
El punto negro, mancha
|
≥0.5mm |
El punto negro, mancha
|
|
Aberración cromática
(La diferencia del contraste de Gray Value Must Be Greater que 40, y la diferencia global del color no se pueden detectar))
|
- |
Aberración cromática
(La diferencia del contraste de Gray Value Must Be Greater que 40, y la diferencia global del color no se pueden detectar))
|
|
Dobleces
|
- |
Dobleces
|
|
Deformación
|
- |
Deformación
|
| Quebrado |
Width≥0.5mm Length≥1.0mm |
Quebrado |
|
1 sistema
|
Front Area
|
Reducción
|
Width≥0.5mm Length≥1.0mm |
Reducción
|
|
Perforación
|
Width≥0.5mm Length≥1.0mm |
Perforación
|
| |
|
|
4 sistemas
|
Área exterior
|
Reducción
|
Width≥0.5mm Length≥1.0mm |
Reducción
|
|
Perforación
|
Width≥0.5mm Length≥1.0mm |
Perforación
|
| - |
|
Proceso que trabaja a máquina
