1, estándar de la inspección
| Modelo |
Número de cámara |
Alcance de la inspección |
Contenido de la inspección |
Precisión |
Exactitud |
Velocidad de la detección |
| Kvis-Sc11 |
1 sistema |
Front Area |
El punto negro, mancha |
≥0.5mm |
el 99% |
200pcs/Mins |
|
Aberración cromática
|
- |
el 99% |
| Dobleces |
- |
el 99% |
| Quebrado |
Width≥0.5mm Length≥1.0mm |
el 99% |
| 4 sistemas |
Área exterior |
El punto negro, mancha |
≥0.5mm |
el 99% |
|
Aberración cromática
|
- |
el 99% |
| Dobleces |
- |
el 99% |
|
Muescas, rebabas
|
Width≥0.5mm Length≥1.0mm |
Muescas, rebabas |
| Quebrado |
Width≥0.5mm Length≥1.0mm |
Quebrado |
| 1 sistema |
Área cóncava |
El punto negro, mancha |
≥0.5mm |
El punto negro, mancha |
|
Aberración cromática
|
- |
Aberración cromática
|
| Dobleces |
- |
Dobleces |
| Deformación |
- |
Deformación |
| Quebrado |
Width≥0.5mm Length≥1.0mm |
Quebrado |
| 1 sistema |
Front Area |
Reducción |
Width≥0.5mm Length≥1.0mm |
Reducción |
| Perforación |
Width≥0.5mm Length≥1.0mm |
Perforación |
| |
|
| 4 sistemas |
Área exterior |
Reducción |
Width≥0.5mm Length≥1.0mm |
Reducción |
| Perforación |
Width≥0.5mm Length≥1.0mm |
Perforación |
| - |
|
1. objeto de la inspección
Como cubierta multifuncional, la cubierta de la mariposa es ampliamente utilizada en cosméticos, sustancias químicas diarias, condimentos y otras industrias. Como nuevo producto multifuncional, la cubierta de la mariposa es amada por muchos consumidores y aparece en todos los aspectos de la vida casera, así que es multifuncional. El problema de la calidad de las cubiertas de la mariposa también es referido por la mayoría de los fabricantes. El equipo multifuncional de la inspección del aspecto de la cubierta de la mariposa de la tecnología de Keyi puede solucionar con eficacia los defectos de calidad de productos en la producción para los fabricantes importantes, y los recuerda a tiempo.
2. principio de la inspección
Atracando el mecanismo anticipado de la automatización (el método de la conexión necesita ser atracado por adelantado), el producto multifuncional de la cubierta de la mariposa está estable y ordenanza transferida a una estación específica de la inspección con la cubierta que hace frente abajo, y entonces la imagen capturada de la muestra del alto-pixel es capturada por una cámara industrial. Se transmite al software de tratamiento de la imagen. Después del análisis de sistema, determina los buenos y malos productos, y controla los componentes neumáticos correspondientes para quitar los malos productos. Finalmente, los productos calificados son salida.
El software abrirá el estándar de la comparación de la muestra, y los personales de la producción en el sitio de cliente pueden controlar la exactitud de la comparación y seleccionar el estándar más conveniente de la exactitud para sus propias condiciones de la producción, de tal modo controlando la tarifa del defecto.
3. Detalles de la inspección
El esquema del diseño de nuestra compañía adopta 11 sistemas de cámaras industriales del alto-pixel y de fuentes de luz estroboscópicas de alto rendimiento, y conduce una gama completa de inspecciones visuales para los defectos del aspecto de los productos multifuncionales de la cubierta de la mariposa. La velocidad de la inspección es 200 pedazos/minuto, y el equipo puede alcanzar 7*24 que actúa las veinticuatro horas del día cada hora, y los productos incompetentes se pueden rechazar automáticamente en línea.
El sistema entero de equipo de prueba incluye piezas mecánicas, el soporte físico electrónico visual y el software del sistema de prueba. La entrada y la salida de la máquina de prueba se pueden integrar con el mecanismo de la automatización (véase los dibujos de estudio para el método específico de la conexión), y se pueden conectar con la producción por aguas arriba y rio abajo según las necesidades específicas de la producción de clientes en el equipo del sitio.
| Parámetros de sistema |
|
Dimensión
|
Refiérase al dibujo
|
Voltaje
|
220V 20A 50Hz |
|
Poder
|
5.0-6.0kw |
Aire
|
Aire limpio sin aceite
|
|
Temperatura
|
-20℃ ~ 60℃ |
Humedad
|
Menos el de 50%
|
2, los puntos negros, las manchas, el pelo, los objetos extranjeros, las impurezas (diversos colores), y el macula serán analizados y procesados según el índice de la detección del punto negro. Si la muestra tiene manchas de aceite transparentes o puntos negros de color claro, y la diferencia gris del contraste del valor es baja (debajo de 40), el efecto de la detección no puede ser alcanzado.
En la inspección real, debido a la influencia del estado crítico de la fluctuación de los datos de algunos artículos de inspección, habrá cierta probabilidad de la inspección falsa del producto, que se puede ajustar a través del ajuste del parámetro del software del sistema para alcanzar el efecto real.
3, sobre el sistema
(1) porción mecánica:

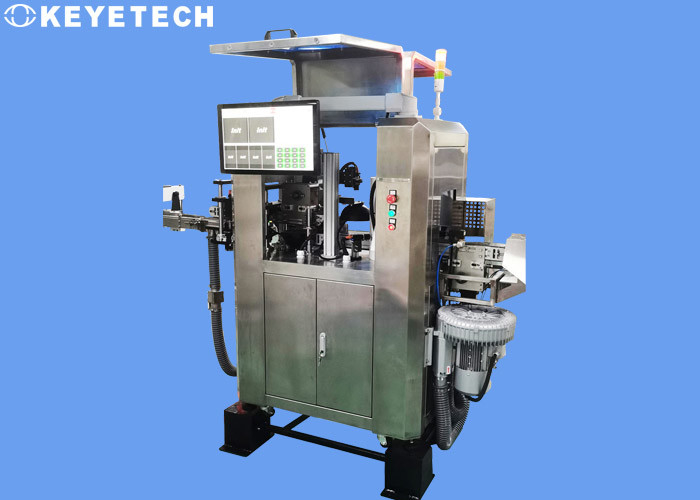

La parte mecánica es el componente de la base del sistema, llevando todos los dispositivos de transmisión y hardware electrónico (cámaras industriales, fuentes de luz, ordenadores industriales, pantallas táctiles, cajas eléctricas, etc.).

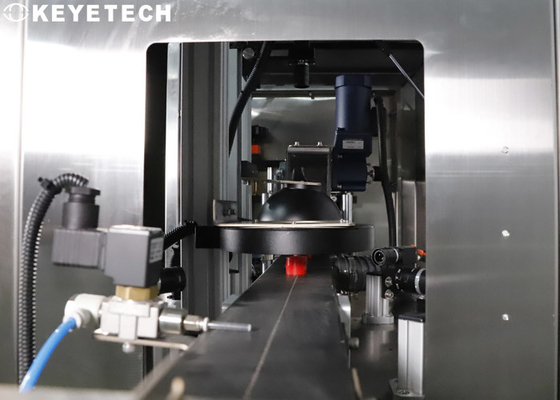

El mecanismo de cristal de la placa giratoria en el equipo puede abrir el ángulo de la proyección de imagen de la superficie cóncava del producto, de modo que la cámara industrial pueda recoger con eficacia las imágenes para el análisis y procesar.
(2) piezas del hardware
La pieza del hardware incluye la cámara, la lente, la fuente de luz, la válvula de aire de alta velocidad, el ordenador, la pantalla táctil y otros dispositivos eléctricos. Para los detalles, refiera por favor a los detalles de la configuración de equipo.
El control de lógica total del sistema es observado por un microprocesador de alta velocidad de FPGA, y las funciones específicas incluyen:
Ø accionan la cámara para tomar imágenes
Estroboscópico de la fuente de luz del disparador de Ø
Ø accionan piezas neumáticas para rechazar la basura
Velocidad del movimiento del control de Ø
Emergencia de Ø que dirige en caso del atasco similar del sistema
Ø accionan la señal de luz de la alarma
