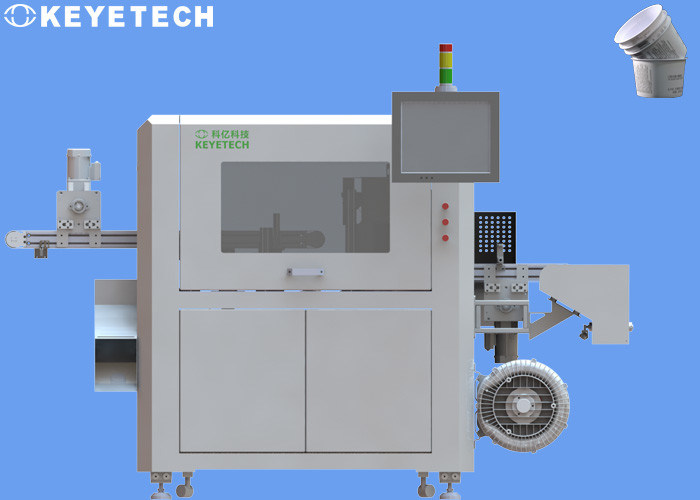

21 pulgadas el sistema de inspección del Ai de la pantalla táctil para la detección del defecto de superficie de la taza de papel

Sistema de inspección del Ai para la taza de papel

Los criterios de prueba son como sigue: Estándar de la inspección

1. objeto de la inspección

Con la mejora de las condiciones de vida de la gente, las tazas de papel se han convertido en una necesidad en vida de cada día de s de la gente ', y la gente está persiguiendo cada vez más buena calidad de vida. requisitos. Aunque haya tipo tazas de papel anti-que escaldan de la ayuda y tazas de papel acanaladas. Sin embargo, el coste es alto, la salida del agua es fácil, se limita el proceso de impresión, el proceso de producción es complejo, la tiesura es pobre, el efecto de impresión es pobre, y el CUPS de papel se exprime fácilmente al apilar el CUPS. La taza del papel-plástico supera las deficiencias antedichas en el arte anterior, y proporciona una taza termoaislador reforzada ayuda anti-que escalda de papel, que alcanza el aislamiento térmico, anti-escaldar, la protección hermética, del anti-apretón del cuenco, la buena tiesura, el ahorro material, el propósito del etc.

2. Principio de la inspección

A través del dispositivo transportador que atraca (la taza del papel-plástico necesita ser salida en una línea recta con la boca verticalmente, y el espaciamiento del producto necesita ser guardado sobre el radio de la boca de la taza), los productos están estable y ordenanza transportada a una estación específica, y entonces pasado con el industrial la cámara transmite la imagen capturada del alto-pixel de la muestra al software de tratamiento de la imagen. Después de análisis de sistema, determina los buenos y malos productos, y controla los componentes neumáticos correspondientes para quitar los malos productos, y finalmente recoge productos calificados.

El software abrirá el estándar de la comparación de la muestra, y los personales de la producción en el sitio de cliente pueden controlar la exactitud de la comparación y seleccionar el estándar más conveniente de la exactitud para sus propias condiciones de la producción, de tal modo controlando la tarifa del defecto.

En la inspección real, debido a la influencia del estado crítico de la fluctuación de los datos de algunos artículos de inspección, llevará a cierta probabilidad de la inspección falsa del producto, que se puede ajustar a través del ajuste del parámetro del software del sistema para alcanzar el efecto real de la inspección. Notas:

 Los puntos negros, manchas, pelo, impurezas (diversos colores) serán analizados y procesados según el índice de la detección del punto negro. La diferencia del contraste de este valor gris debe ser mayor de 40, que pueden ser detectados con eficacia. Si la muestra tiene manchas de aceite transparentes o puntos negros de color claro, y la diferencia gris del contraste del valor es baja (debajo de 40), el efecto previsto de la detección no puede ser alcanzado.

 En vista de la estructura compleja del producto, en el uso real de la inspección, puede haber un ángulo muerto de la detección muy pequeña en el área de traslapo de la estructura en la proyección de imagen plana de la lente, y la imagen no se puede recoger en este ángulo muerto, así que no puede ser detectada con eficacia.

2, instrucciones de la cámara:

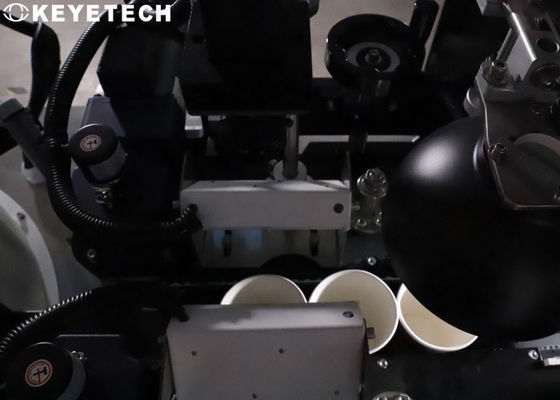

Para el avión de la boca de la taza, instale un sistema de la cámara industrial directamente sobre el producto, y utilícelo con la fuente de luz visual para recoger las imágenes planas de la boca de la taza, de la pared interna de la taza, y de la parte inferior de la taza para el análisis y procesar.

En el área lateral externa del cuerpo de la taza, puesto que la altura del cuerpo de la taza excede la gama de la anchura de una sola cámara, es necesario dividir el cuerpo de la taza en dos porciones: las partes superiores y más inferiores, cada parte adoptan una disposición del anillo de 4 sistemas de cámaras, un total de 8 sistemas de las cámaras, que se utilizan con la fuente de luz visual, recogen las imágenes del lado externo del cuerpo de la taza para el análisis y procesar.

En la parte inferior externa de la taza, la boca del cuerpo de la taza es suspendida por la correa de la adsorción del vacío, y un sistema de cámaras industriales está instalado directamente debajo del producto, que se utiliza con la fuente de luz visual para recoger las imágenes de la parte inferior externa de la taza para el análisis y procesar.

3. Después de que se detecte la taza del papel-plástico, la función de cuenta puede ser observada. El equipo de la detección necesita ser mantenido y ser limpiado regularmente durante uso (tal como limpieza de la banda transportadora, limpieza de la cámara, etc.).

4. Captura de la imagen
