Sistema de inspección de la visión de preforma de PET CSD Máquina de verificación de cámara óptica
En la actualidad, la línea general de producción de llenado de bebidas de PET está compuesta por una serie de equipos de producción y procesos de producción correspondientes, como máquinas de moldeo por soplado, máquinas de llenado,máquinas de codificaciónEn muchos fabricantes, se dispondrá de un gran número de trabajadores para inspeccionar los productos en la preforma, el llenado, el etiquetado de las mangas, la preparación de los productos, la preparación de los productos y la preparación de los productos.embalaje y otros enlacesCon el aumento de los precios de la mano de obra, los fabricantes han causado una gran presión sobre los costos laborales.El uso de máquinas para reemplazar la inspección manual de calidad de los productos se ha convertido en una necesidad urgente para los fabricantes.
Configuración del equipo
| Modelo |
Número de cámara |
Rango de detección |
Contenido de detección |
Precisión de detección |
Precisión de detección |
Velocidad de detección |
|
Se aplicará el procedimiento siguiente:
|
1 juego |
Boca de botella |
Manchas negras, manchas, superposición, burros, falta de material, etc. |
≥ 0,5 mm |
Producto calificado 99,5% |
300-400 piezas/minuto
|
| La detección falsa es inferior al 0,5% |
| 1 juego |
Fondo de la botella |
Manchas negras, manchas, material extraño, etc. |
≥ 0,5 mm |
Producto calificado 99,5% |
| La detección falsa es inferior al 0,5% |
| 4 juegos |
Área superior del frasco |
Manchas negras, manchas, faltantes, etc. |
≥ 0,5 mm |
Producto calificado 99,5% |
| La detección falsa es inferior al 0,5% |
| Cuarto conjunto |
Área inferior del frasco |
Manchas negras, manchas, etc. |
≥ 0,5 mm |
Producto calificado 99,5% |
| La detección falsa es inferior al 0,5% |
| 1 juego |
Fondo exterior del frasco |
Manchas negras, manchas |
≥ 0,5 mm |
Producto calificado 99,5% |
| Agujero |
≥ 1 mm |
Producto calificado 99,5%
|
Se ha convertido en una necesidad urgente que los fabricantes utilicen máquinas para reemplazar la inspección manual de la calidad de los productos.como una empresa de investigación y desarrollo de equipos de inspección de visión automática bien conocida en China, cuenta con una amplia experiencia en el suministro de soluciones de inspección de visión artificial para todos los ámbitos de la vida.En la actualidad, ha sido capaz de proporcionar una solución completa de inspección de toda la línea para reemplazar el trabajo manual de inspección de productos de cada proceso.
Diseño de la cámara

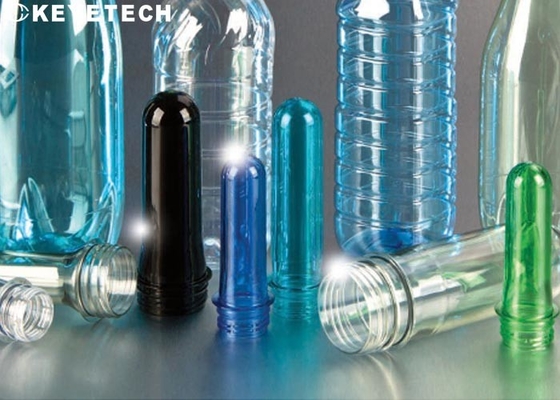

Los defectos de la preforma suelen aparecer en la boca, el hombro y la parte inferior.hombro y parte inferior de la preformaEntre ellos, colocar una cámara sobre la boca para recoger la imagen de la boca puede comprobar el destello de la boca de la botella, el hueco de la boca de la botella, las manchas negras de la boca y otros defectos.
Se coloca una cámara sobre la boca para capturar las imágenes de la pared interna de la boca para comprobar las manchas negras, la suciedad y otros defectos en la pared de la botella,y 3 cámaras se colocan en el lado de la boca del tornillo a intervalos de 120 grados para varios tamañosSe realiza una inspección a 360 grados sin puntos ciegos para detectar suturas gruesas, burros y pasos.Se coloca una cámara sobre la boca para capturar la imagen de la parte inferior del embrión del frasco para verificar si hay defectos como manchas negras y boquillas deficientesEl diagrama esquemático es el siguiente:
Detalles de las inspecciones
El esquema de diseño utiliza cámaras industriales de altos píxeles y fuentes de luz estroboscópicas de alto rendimiento para llevar a cabo una inspección visual integral de los defectos de apariencia de los productos.La velocidad de inspección es de 60-100 pcs/min.Los productos pueden ser rechazados automáticamente en línea.

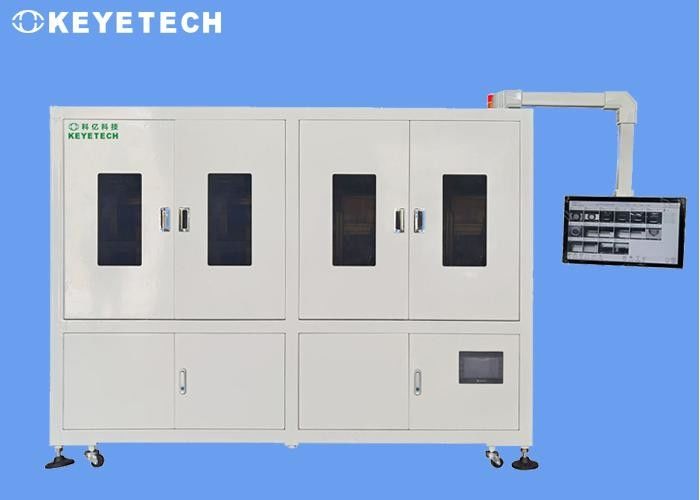

Todo el conjunto de máquinas de visión incluye partes mecánicas, hardware electrónico visual y software del sistema de visión.La entrada y salida de la máquina de inspección se pueden integrar con la línea transportadora del cliente en el lugar., y puede conectarse con equipos de producción ascendentes y descendentes de acuerdo con las necesidades de producción específicas del sitio del cliente.
Función del software
- Activar y desactivar la función de detección del sistema
- Parámetros del índice de detección y ajuste de precisión
- Muestreo y almacenamiento, almacenamiento y recuperación de la información de la muestra del modelo
- Función de calibración de la pantalla de la cámara
- Impresión en tiempo real de la información de producción del sistema (tasa de calificación, producción total, velocidad, etc.), navegación de la información histórica de producción, funciones de exportación y almacenamiento
- Gestionar permisos basados en la cuenta de inicio de sesión (ejemplo, deshabilitar el ajuste de parámetros para usuarios de operaciones generales)
- Funcionamiento y ajuste de la parte mecánica del sistema (si el dispositivo de transmisión está encendido, ajuste la señal de alarma)
