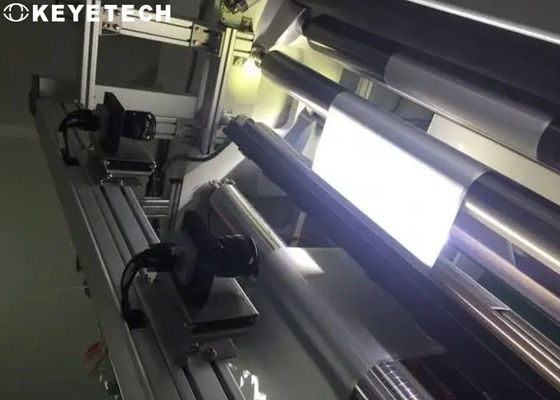

Sistema de inspección visual de defectos de superficie de película de cámara CCD en línea

Sistema de inspección visual en línea para defectos de la superficie de la película de la cámara CCD

Parámetros técnicos

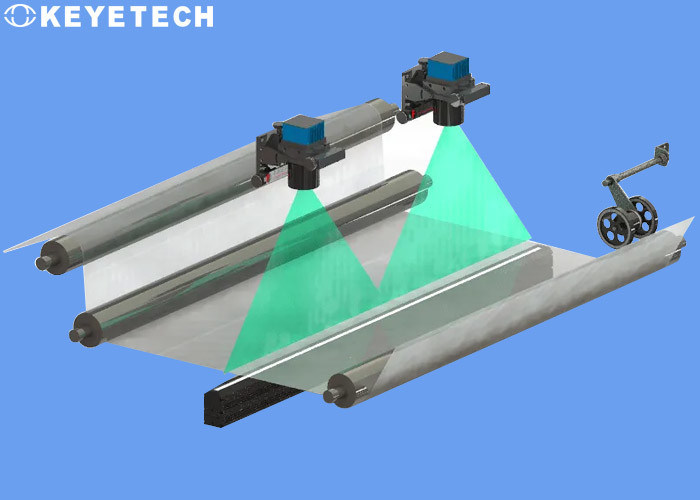

Principio de inspección

La salida del sistema de visión no es la señal de imagen y video, sino el resultado de la detección (como defecto, tamaño, etc.) después del cálculo y procesamiento.Por lo general, la inspección de visión artificial consiste en utilizar máquinas en lugar de ojos desnudos para la medición y el juicio.En primer lugar, se utiliza una cámara CCD para convertir el objeto capturado en una señal de imagen, que se envía a un sistema de procesamiento de imágenes dedicado y se convierte en una señal digital según la distribución de píxeles, el brillo, el color y otra información.

Detalles de inspección

Debido a la influencia del proceso de producción y el entorno en el sitio, es fácil causar manchas negras, manchas de cristal, marcas de viruela, agujeros, líneas, pliegues, mosquitos, rasguños y otros defectos en la superficie de la película, que no solo afectar la apariencia de productos cinematográficos serios, pero también traer un gran daño a la empresa.a la pérdida económica.Solo detectando los defectos en la superficie de la película a tiempo durante el proceso de producción se pueden eliminar los defectos desde la raíz de la producción.

En comparación con la detección manual tradicional a simple vista, el sistema de detección de defectos superficiales de película delgada basado en CCD tiene las ventajas de una detección en línea rápida, confiable y precisa en tiempo real, alarma automática y visualización de información específica del defecto actual, a fin de tratarlo a tiempo.

caracteristicas del sistema

Ricas funciones de software, el sistema puede dividir el área de detección por columna;mapa preciso de distribución de coordenadas de defectos, que muestra las imágenes específicas de múltiples defectos en el período actual y antes y después;Visualización de información de defectos en tiempo real, registrando el tipo, área (diámetro), posición horizontal y vertical del defecto actual y otra información;módulo de información básica del producto, que registra el número de lote del producto, el modelo, la especificación, el número de turno, el operador y otra información (puede modificarla usted mismo);detección en tiempo real de medidores y visualización de información de alarma;Clasificación.

Alarma automática para defectos periódicos y continuos, puede configurar la densidad de alarma usted mismo;generar automáticamente informes de registro de defectos para cada rollo de productos, y los usuarios pueden pedir información para imprimir en cualquier momento;cambie automáticamente los rollos e imprima automáticamente informes de calidad;se puede vincular con la línea de producción del usuario para proporcionar servicios técnicos remotos;Las funciones e interfaces del software se pueden personalizar y desarrollar de acuerdo con los requisitos del usuario.
