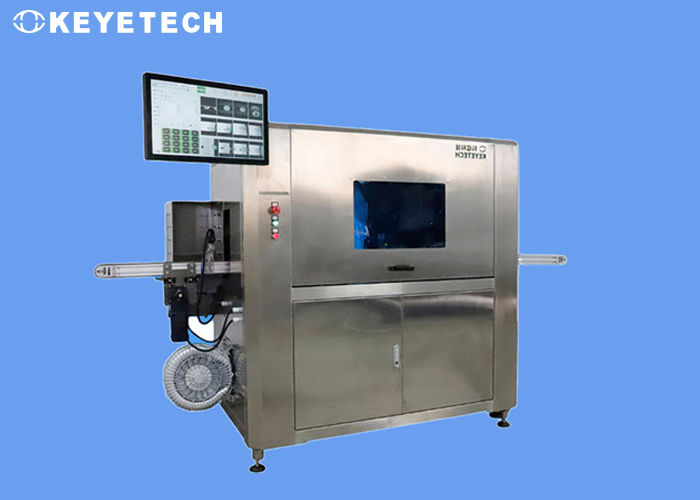

Máquina de Inspección Visual de Tapas Abatibles Pop-Top para Envases de Plástico Rígido

Máquina de inspección visual de envases de plástico rígido con tapa de cierre con tapa de vuelta

Principio de inspección

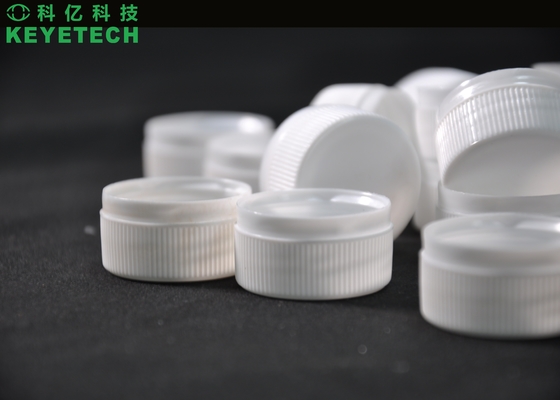

Verter la tapa de la botella con un diámetro de 5`6 mm en la tapa organizar el equipo a través de la línea de transporte transportarlo de forma estable y ordenada a través del área de fotografía de la cámara industrial,y transferir la imagen de muestra de pixel alto capturada al software de procesamiento de imágenes para su comparación y análisis con el modelo estandarizado. Tras un análisis comparativo, se determina si la superficie cóncava de la tapa de la botella, la superficie de la marca y el lateral son defectuosos,y los productos defectuosos se eliminan por aire comprimido, y los productos calificados son finalmente recogidos. Después de que el producto terminado es probado, la función de conteo se puede realizar, la tasa de precisión de conteo es del 100%,y el equipo puede realizar 7 * 24 horas de operación en todo tiempo.

Detalles de las inspecciones

El sistema está equipado con 6 juegos de cámaras industriales en blanco y negro de 230W, una máquina de clasificación de tapas y una gama completa de detección de defectos en la superficie cóncava,superficie y costado de la tapa de la botella de la marcaLa velocidad normal de detección es de 1000 piezas por minuto; la máquina completa primero la superficie cóncava y la función de detección de defectos en el rango lateral,y luego se utiliza el método de adsorción al vacío para adsorber y transportar el producto para detectar defectos en la superficie de la marca, lo que mejora en gran medida la eficiencia.

Las normas son las siguientes:

Función del software de inspección

1. Activar y desactivar la función de detección del sistema
2. Ajuste de los parámetros del índice de detección y precisión.
3. Muestreo y almacenamiento de la plantilla, almacenamiento y recuperación de información de detección de muestras.
4. Función de calibración de la pantalla de la cámara.
5. El sistema muestra información de producción en tiempo real (tasa de calificación, producción total, velocidad, etc.), navega, exporta y almacena información histórica de producción.
6. Gestión de permisos basados en la cuenta de inicio de sesión.(como los usuarios de operaciones generales deshabilitar permisos de ajuste de parámetros)
7. Funcionamiento y ajuste de la parte mecánica del sistema. (Por ejemplo, se abre el dispositivo de transmisión, se ajusta el tiempo de inyección de la válvula de aire y se ajusta la señal de alarma)

InspecciónResumen general

El esquema de diseño utiliza cámaras industriales de altos píxeles y fuentes de luz estroboscópicas de alto rendimiento para llevar a cabo una inspección visual integral de los defectos de apariencia de los productos.La velocidad de inspección es de 200-600 pcs/min.Los productos pueden ser rechazados automáticamente en línea.

Todo el conjunto de máquinas de visión incluye partes mecánicas, hardware electrónico visual y software del sistema de visión.La entrada y salida de la máquina de inspección se pueden integrar con la línea transportadora del cliente en el lugar., y puede conectarse con equipos de producción ascendentes y descendentes de acuerdo con las necesidades específicas de producción del sitio del cliente.
