| Parámetros de funcionamiento del sistema |
| Las dimensiones |
Ver los dibujos de diseño
Para más detalles
|
Potencia y frecuencia |
Las emisiones de gases de efecto invernadero |
| Potencia total |
5.0 ~ 6.0 kw |
Presión del aire |
0.5~0.8MPa Purificador y libre de aceite |
| Temperatura de trabajo |
-20 °C ~ 60 °C |
Humedad de trabajo |
Bajo el 50% de humedad relativa |
Las normas de detección son las siguientes:
| Modelo |
La cámara |
Rango de detección |
Contenido y exactitud de la detección |
Precisión de detección |
Velocidad |
| Se aplicará el procedimiento siguiente: |
1 juego
|
Plano de la boca de la taza, zona de la pared interna de la taza |
Manchas negras, manchas (de diferentes colores) ≥ 0,2 mm |
El 99% |
150 piezas/minuto |
| Manchas negras, manchas (de diferentes colores) ≥0,3 mm |
El 99% |
| Encasillamientos, con superposición ≥ 0,5 mm |
El 99% |
| 8 juegos |
La cara exterior del cuerpo de la taza |
Manchas negras, manchas (de diferentes colores) ≥ 0,2 mm
No hay área de contenido impreso
|
El 99% |
| Desalineación de la etiqueta, etiquetado, daño ≥ 0,5 mm |
El 99% |
| 1 juego |
Fuera del fondo de la taza |
Manchas negras, manchas (de diferentes colores) ≥ 0,2 mm |
El 99%
|
Detecciónel producto

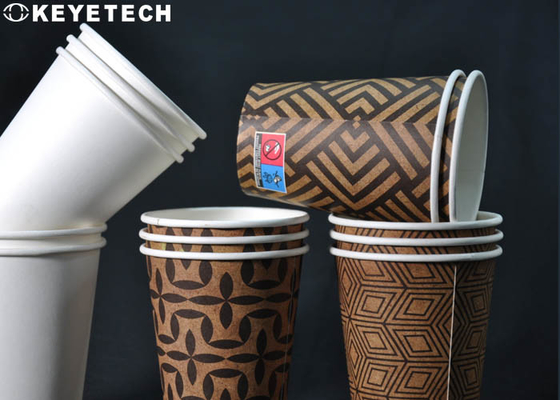

Las bebidas como el té de leche pertenecen a los bienes de consumo masivo, hay muchos consumidores y el té de leche es la categoría más intensa y competitiva de la marca en la competencia en la cadena.La apariencia del envase del té de leche es a menudo la forma importante de la marca en la publicidad y las ventas, por lo que en la producción de la taza de papel de jugo de té de leche, el color, la forma y la ubicación del logotipo de la taza, etc. son todos importantes.Habrá diferentes identificaciones digitales en la parte inferior de la taza de papel desechableKeye Tech tiene muchos casos de detección en una industria de detección de envases de bebidas que pueden ser compatibles con una variedad de vasos de papel.
Principio de detección

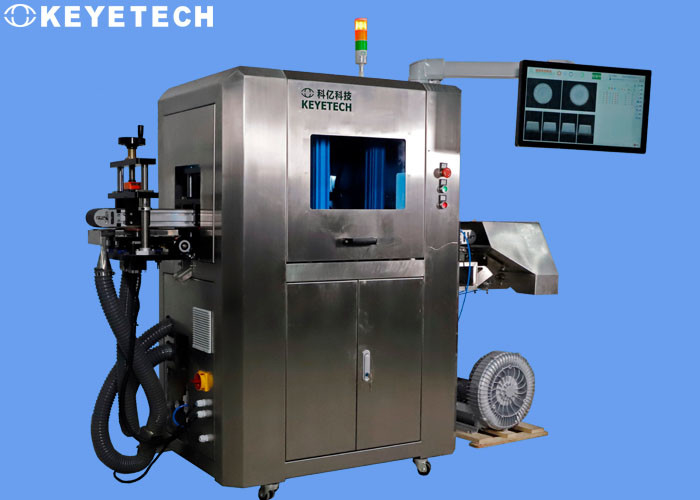

A través del dispositivo de transporte de acoplamiento (el producto debe salir en línea recta con la boca hacia arriba y el espacio entre los productos debe mantenerse por encima del radio de la boca del vaso),los productos se transfieren a una estación específica de manera estable y ordenada;, y luego la imagen de muestra de alto píxel tomada por la cámara industrial se transfiere al software de procesamiento de imágenes,y se compara y analiza la muestra estándar para determinar el producto bueno y el producto defectuoso, y controlar el neumático correspondiente para eliminar los productos defectuosos y finalmente recoger los productos calificados.
El software abrirá el estándar de comparación de muestras,y el personal de producción en el sitio del cliente puede controlar la precisión de la comparación y elegir el estándar de precisión más adecuado para sus propias condiciones de producción, controlando así la tasa de defectos del producto.
- En la detección real, debido al estado de fluctuación crítica de ciertos datos de los elementos de detección, el error del producto puede dar lugar a una cierta cantidad de producto,y puede ajustarse mediante la configuración de parámetros del software del sistema para lograr el efecto de detección real.
Nota:
- Las manchas negras, manchas, pelo, impurezas (de diferente color), se analizarán de acuerdo con el índice de detección de puntos negros, que es mayor a 40, que se puede detectar eficazmente.Si la muestra tiene un aceite de color transparente o manchas negras de color claro paralelo, la diferencia de comparación de la escala de grises es baja (menos de 40 o menos), no se puede lograr el efecto de detección esperado.
- Teniendo en cuenta las características de la estructura del producto, en la detección real, las regiones de superposición estructural en lentes planas pueden tener un rango muy pequeño de regiones ciegas de detección,y la adquisición de imagen es menor que esta zona ciega, por lo que no se puede detectar eficazmente.
instrucciones de aplicación de la cámara:
El plano del vaso, añadir 1 juego de cámaras industriales directamente sobre el producto, con el uso de fuentes de luz visuales, recoger la boca del vaso,Imágenes planas de la pared interna de la taza y del fondo de la taza para análisis.
El área lateral exterior del cuerpo del vaso, debido a que la altura del cuerpo del vaso excede el rango de una sola cámara, necesita poner la identidad del vaso en dos partes, cada parte utiliza 4 juegos de diseño de anillo de cámara,un total de 8 conjuntos de cámaras, con fuente de luz visual para recoger la imagen del lado exterior del cuerpo de la copa para su análisis.Ponga la identidad de la copa en dos partes,cada parte utiliza 4 juegos de diseño de anillo de cámara, un total de 8 juegos de cámaras,para detectar el área lateral exterior del cuerpo de la taza
El fondo de la taza flota a través de la cinta de adsorción al vacío, y 1 juego de cámaras industriales está instalado debajo del producto.Se utiliza junto con la fuente de luz visual para capturar la imagen inferior de la copa para su análisis.
La función de conteo se puede realizar después de que se detecta el producto terminado, y el dispositivo de detección debe mantenerse regularmente durante el uso (como la limpieza de la cinta transportadora, la limpieza de la cámara,etc..).
Imágenes recogidas por una máquina real
Imágenes de la pared interior de la taza, el fondo de la taza ejemplo
Ejemplo de imagen de fondo de copa
La cara exterior de la taza ejemplo de imagen
