Equipo del sistema de inspección de AI Vision para pajitas de papel de embalaje en rollo

Producto Antecedentes:

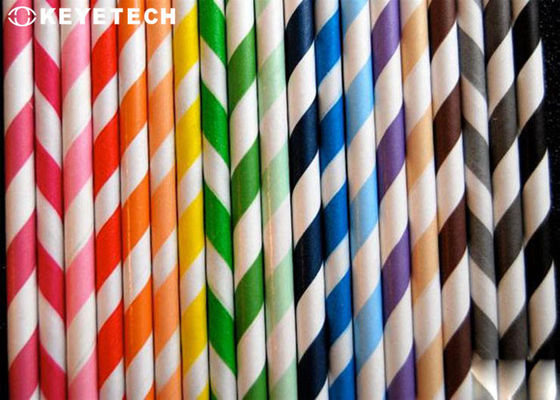

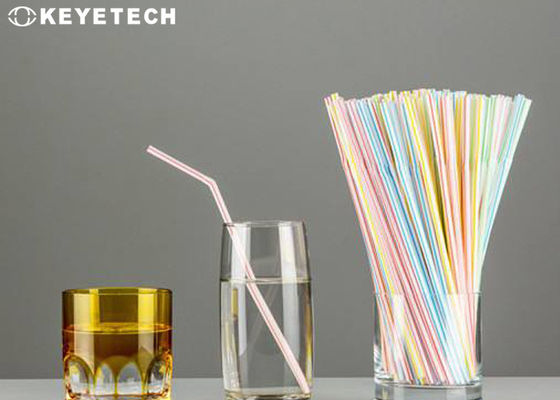

La pajita o tubo de bebida es un producto de plástico cilíndrico hueco, cuya función principal es beber bebidas y agua en una taza,y también se usa para chupar la médula ósea de algunos huesos largos de animales cocidosEn la actualidad, con el rápido desarrollo de la tecnología de la computadora y la visión artificial, un dispositivo de detección visual reemplaza el método de observación manual para detectar la paja.pero la fuente de luz de detección y la cámara de detección establecida por el dispositivo de detección visual existente son en su mayoría inconvenientes después de que se complete la fijaciónEl ajuste de su posición no puede hacer que la fuente de luz de detección y la cámara de detección en la mejor distancia de detección y ángulo de detección,que pueden causar un cierto error de juicio del dispositivo de detección visual durante la detección, reduciendo así la eficiencia de detección del dispositivo de detección visual.

InscripciónPrincipio de acción:

Teniendo en cuenta los problemas existentes en el estado de la técnica, el objeto de la presente invención es proporcionar un dispositivo de detección visual para pajitas de beber,con un diámetro de diámetro superior a 30 mm,, una cámara superior, una fuente de luz de detección inferior y una cámara inferior con la función de ajustar la distancia entre el tubo y el material,y las cámaras superior e inferior también tienen la función de ajustar el ángulo de inclinación, a fin de reducir la tasa de error de juicio del dispositivo de inspección visual, mejorar la exactitud de detección y la eficiencia de detección del dispositivo de inspección visual,La cubierta superior y la cubierta inferior son convenientes para cambiar, lo que proporciona una gran comodidad para el ajuste de la fuente de luz de detección superior, la cámara superior, la fuente de luz de detección inferior y la cámara inferior.

Detalles de las inspecciones:

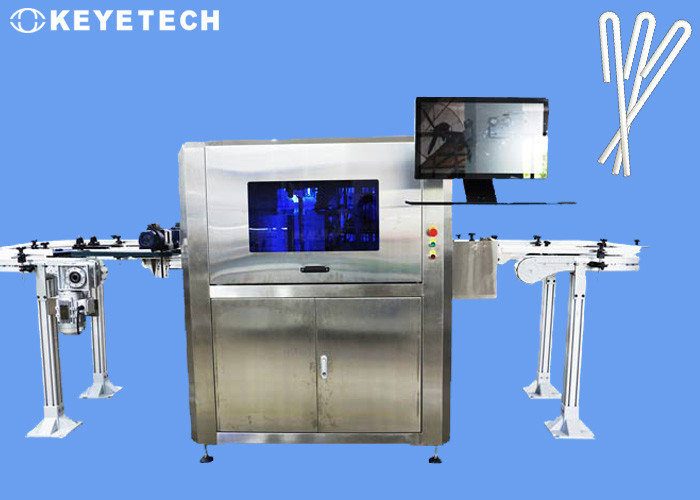

The inspection machine adopts multiple sets of high-pixel industrial cameras and high-performance stroboscopic light sources to carry out omni-directional visual inspections for product appearance defects. El equipo puede realizar 7*24 horas de funcionamiento en todo tiempo, y puede estar en línea automáticamente. Eliminar productos de baja calidad.hardware electrónico visual y software de sistemas de inspecciónLas entradas y salidas de los equipos están reservadas para las posiciones de atraque para facilitar las operaciones in situ.

1En la detección real, debido a la influencia del estado de fluctuación crítica de los datos de algunos elementos de detección, dará lugar a una cierta probabilidad.

Si el producto se detecta erróneamente, se puede ajustar mediante la configuración de parámetros del software del sistema para lograr el efecto real.

2. manchas negras, manchas, impurezas, vello y otros defectos (de diferentes colores),la diferencia de contraste del valor gris correspondiente al índice de detección debe ser superior a 40 (puede entenderse como: la colocación de la muestra a una distancia de un brazo, de unos 30 cm o más, puede ser eficazmente detectada.Si la muestra presenta manchas de aceite transparentes o manchas negras de color claro, y la diferencia de contraste del valor de gris es baja (por debajo de 40), no se puede lograr el efecto de detección.

3La dirección horizontal de la correa de paja es la zona ciega del campo de visión de la cámara, por lo que las características defectuosas en esta posición no pueden recoger imágenes para la entrada.

Reconocimiento de líneas, pero esta posición es relativamente estrecha, la distancia vertical es de aproximadamente 1,0 mm.

Configuración del equipo
