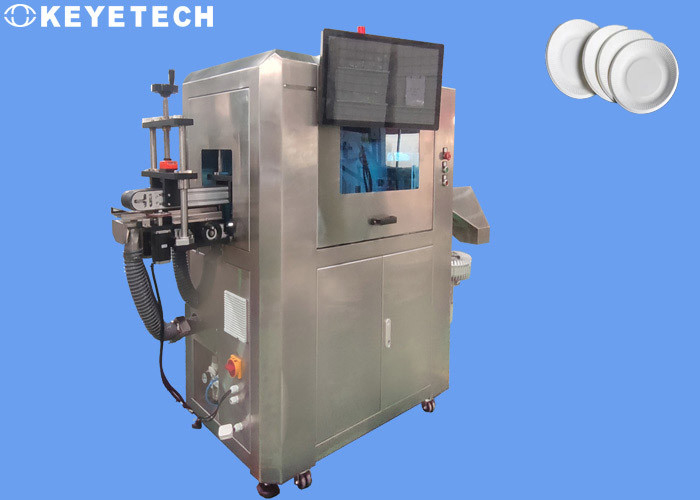

Aoi Automatic Visual Inspection Machine para la placa blanca disponible

Los parámetros específicos de la detección son como sigue:



1. Productos de la detección

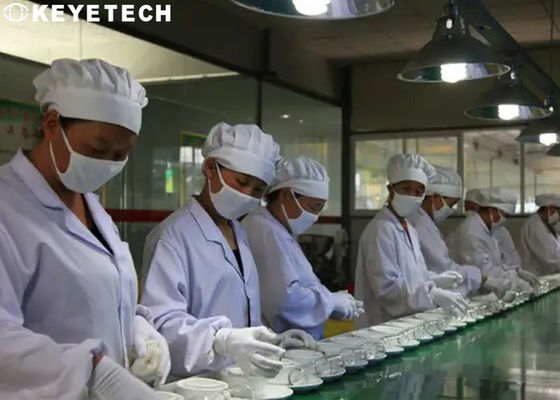

Los colores de los productos de la placa de cena, del material del papel-plástico, blancos y primarios, se dividen en diversas especificaciones, las placas de cena disponibles han facilitado grandemente las vidas de la gente. Hoy, para ahorrar costes, los negocios casi han comenzado a utilizar las placas disponibles para ahorrar costes, y traen ciertos modelos únicos o logotipo impreso de la marca. En un gran número de demanda de mercado, la experiencia del consumidor afecta directamente a los requisitos estrictos de los comerciantes en calidad de empaquetado. Para aumentar la eficacia de la producción, el fabricante cambió la detección manual larga y necesitanda mucho trabajo, y en lugar de otro eligió injertar el equipo inteligente de la detección a su propia cadena de producción. Hasta ahora, han contratado a la industria de empaquetado de la detección y ha hecho a Keye Tech mucha cena el equipo placa-relacionado de la detección. , Hay buenos ejemplos profesionales en la industria. Los algoritmos inteligentes de los datos grandes se pueden utilizar para poner al día los datos de la detección en tiempo real y para descubrir problemas posibles en la cadena de producción a tiempo.

Ahora recoja las muestras recogidas con los diámetros de 155m m, 175m m, y 235m m como ejemplos (véase las muestras reales para los detalles) para introducir los detalles de nuestro equipo de la detección.

Para alcanzar la detección de la compatibilidad de los tres productos antedichos, necesita implicar el frente y el mecanismo de la automatización del final trasero, el ajuste de la máquina de la detección a la posición del interfaz y a la longitud focal de la cámara, el uso que cambia del software de la detección, el etc., y la operación real requiere los personales in situ del cliente actuar perito.

2. Principio de la detección
Con el muelle del mecanismo de alimentación y de separación, los productos se transfieren a la estación específica de la detección de una manera estable y ordenada de una manera delantera-para arriba, y entonces transmiten la imagen capturada de la muestra al software de tratamiento de la imagen a través de la cámara industrial del alto-pixel, comparan con la muestra estandardizada y distinguen el producto defectuoso y el buen producto, y controlan los componentes neumáticos correspondientes para rechazar productos defectuosos y finalmente para recoger productos calificados. La plataforma transportadora final de la máquina de la detección puede apilar el mecanismo de la bandeja para el material de recepción.

El software fija el estándar de la comparación para las muestras, los operadores pueden controlar la precisión de la comparación y elegir el estándar de la precisión que se adapta mejor, de tal modo controlando la tarifa del defecto.

3. detalles de la detección
Nuestro plan de concepción adopta 3 sistemas de cámaras industriales del alto-pixel y de fuentes de luz estroboscópicas de alto rendimiento para realizar una gama completa de detección visual para los defectos del aspecto de los productos de la placa de cena. La velocidad de la detección es 150 pedazos por minuto. El equipo puede realizar las horas 7*24 de operación, y los productos incompetentes se pueden rechazar automáticamente en línea.

El sistema entero de equipo de la detección incluye piezas mecánicas, el soporte físico electrónico visual y el software del sistema de la detección. La entrada y la salida de la máquina de la detección se pueden integrar con el mecanismo de la automatización (véase los dibujos de estudio para los detalles), y se pueden conectar con la producción por aguas arriba y rio abajo según las necesidades específicas de la producción de clientes en el equipo del sitio.


El diagrama total del equipo es como sigue:
1. Estándares de la detección
Los puntos negros, manchas, pelo, cuerpos extraños, impurezas (diversos colores), puntos amarillos, serán analizados y procesados según los indicadores de la detección del punto negro. La diferencia en contraste gris del valor debe ser mayor de 40 ser detectado con eficacia. Si la muestra tiene manchas de aceite transparentes o puntos negros ligeros, y la diferencia gris del contraste del valor es baja (debajo de 40), el efecto de la detección no puede ser alcanzado.

En la detección real, debido al estado crítico de la fluctuación de ciertos datos del artículo de la detección que afectan al juicio, causará cierta probabilidad del misdetection del producto. El ajuste del parámetro del software del sistema se puede ajustar para alcanzar el efecto real.

2. Instrucciones para el uso de la cámara:

• Detección de la parte posterior de la placa de cena: A través del mecanismo automático de la separación de la placa, un solo producto incorpora el mecanismo de cristal de la placa giratoria en una manera estable y ordenada, y se transporta a la estación trasera de la detección. Un sistema de cámaras industriales se coloca debajo del producto y se utiliza con la fuente de luz delantera visual. Después de que se recoja la imagen, se procesa el sistema.


3. El equipo de la detección necesita ser mantenido y ser limpiado regularmente durante uso (tal como limpieza de la banda transportadora, limpieza de la cámara, etc.), y la función de cuenta puede ser observada después de que se pruebe el producto final.


4. Composición del sistema

(1) parte mecánica:
La parte mecánica es el componente de la base del sistema, que lleva todos los dispositivos de transmisión y hardware electrónico (cámaras industriales, fuentes de luz, ordenadores industriales, pantallas táctiles, cajas eléctricas, etc.). El mecanismo de cristal favorable de la placa giratoria en el equipo puede abrir la perspectiva de la proyección de imagen del producto y hacer cámaras industriales recoja con eficacia las imágenes para el análisis y procesar.

(2) pieza del hardware:
La pieza del hardware incluye cámaras, las lentes, las fuentes de luz, las válvulas de aire de alta velocidad, los ordenadores, las pantallas táctiles y otros dispositivos eléctricos.

5. Imágenes recogidas por la máquina real (la parte del diagrama está para la referencia solamente):
Puntos negros y sucio frontales
