Máquina de inspección visual automática para tapas de papel de plástico

Máquina de inspección visual automática para tapas de papel de plástico
Los parámetros de detección específicos son los siguientes:



1.DetecciónProductos
Los productos de los platos de la cena, material de papel-plástico, blanco y colores primarios, se dividen en varias especificaciones, los platos desechables han facilitado enormemente la vida de las personas.para ahorrar costes, las empresas casi han comenzado a utilizar placas desechables con el fin de ahorrar costos, y traer algunos patrones únicos o logotipo de marca impreso.La experiencia del consumidor afecta directamente a los comerciantes. Los requisitos estrictos sobre la calidad del embalajeCon el fin de aumentar la eficiencia de producción, el fabricante cambió la detección manual que consume mucho tiempo y mano de obra intensiva,y en su lugar optó por injertar el equipo de detección inteligente a su propia línea de producciónHasta ahora, Keye Tech se ha dedicado a la industria de detección de envases y ha fabricado muchos equipos de detección relacionados con platos de cena. Hay buenos ejemplos profesionales en la industria.Los algoritmos inteligentes de Big Data pueden utilizarse para actualizar los datos de detección en tiempo real y descubrir posibles problemas en la línea de producción a tiempo.

Ahora tome las muestras recogidas con diámetros de 155 mm, 175 mm y 235 mm como ejemplos (ver muestras reales para más detalles) para introducir los detalles de nuestro equipo de detección.

Para lograr la detección de la compatibilidad de los tres productos anteriores, se debe utilizar el mecanismo de automatización frontal y posterior,el ajuste de la máquina de detección a la posición de la interfaz y a la distancia focal de la cámara,, el cambio de aplicación del software de detección, etc., y la operación real requiere que el personal del cliente en el lugar opere con competencia.

2Principio de detección
Mediante el acoplamiento del mecanismo de alimentación y separación, los productos se transfieren a la estación de detección específica de manera estable y ordenada de manera anticipada,y luego transmite la imagen de muestra capturada al software de procesamiento de imágenes a través de la cámara industrial de alta resolución., compara con la muestra normalizada y distingue entre el producto defectuoso y el producto bueno,y controla los componentes neumáticos correspondientes para rechazar productos defectuosos y finalmente recoger productos calificadosLa plataforma de transporte posterior de la máquina de detección puede apilar el mecanismo de bandeja para el material receptor.

El software establece el estándar de comparación para las muestras, los operadores pueden controlar la precisión de comparación y elegir el estándar de precisión que mejor se adapte a ellos,controlando así la tasa de defectos.

3.DetecciónDetalles
Our design plan adopts 3 sets of high-pixel industrial cameras and high-performance stroboscopic light sources to carry out a full range of visual detection for the appearance defects of dinner plate productsLa velocidad de detección es de 150 piezas por minuto. El equipo puede realizar 7*24 horas de operación, y los productos no calificados pueden ser rechazados automáticamente en línea.

Todo el conjunto de equipos de detección incluye partes mecánicas, hardware electrónico visual y software del sistema de detección.La entrada y salida de la máquina de detección pueden integrarse con el mecanismo de automatización (ver los dibujos de diseño para más detalles), y puede conectarse a la producción de arriba y abajo de acuerdo con las necesidades específicas de producción de los clientes en el equipo del sitio.

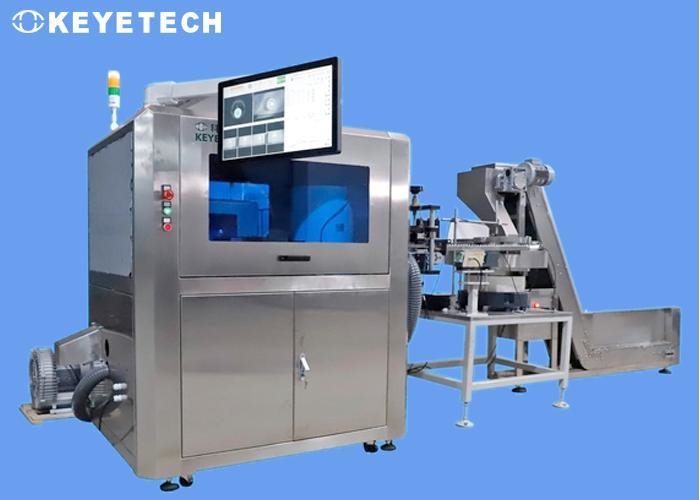

El diagrama general del equipo es el siguiente:
1Normas de detección
Las manchas negras, las manchas, el vello, los cuerpos extraños, las impurezas (de colores diferentes), las manchas amarillas, se analizarán y procesarán de acuerdo con los indicadores de detección de manchas negras.La diferencia en el contraste del valor de gris debe ser superior a 40 para ser detectada eficazmente.Si la muestra presenta manchas de aceite transparentes o manchas negras claras y la diferencia de contraste del valor de gris es baja (menos de 40), no se puede lograr el efecto de detección.

En la detección real, debido al estado de fluctuación crítica de ciertos datos de los elementos de detección que afectan al juicio, causará una cierta probabilidad de detección errónea del producto.La configuración de parámetros del software del sistema se puede ajustar para lograr el efecto real.

2. Instrucciones para el uso de la cámara:

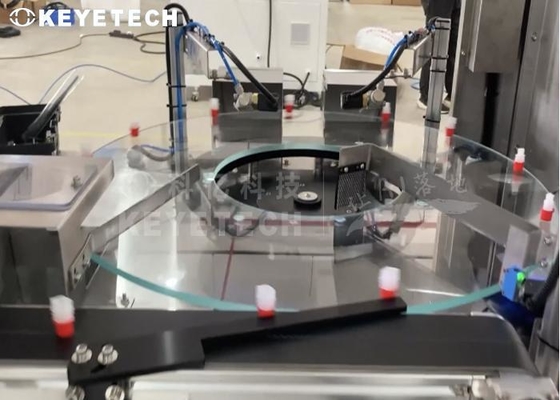

• Detección de la parte trasera del plato: a través del mecanismo automático de separación de placas, un solo producto entra en el mecanismo del plato giratorio de vidrio de manera estable y ordenada,y es transportado a la estación de detección traseraUna serie de cámaras industriales se colocan debajo del producto y se utilizan con la fuente de luz frontal visual.

3. el equipo de detección debe mantenerse y limpiarse regularmente durante su uso (por ejemplo, limpieza de la cinta transportadora, limpieza de la cámara, etc.),y la función de conteo se puede realizar después de que el producto terminado se prueba.


4Composición del sistema

(1) Parte mecánica:
La parte mecánica es el componente central del sistema, que lleva todos los dispositivos de transmisión y el hardware electrónico (cámaras industriales, fuentes de luz, ordenadores industriales, pantallas táctiles,cajas eléctricasEl mecanismo giratorio de vidrio de soporte del equipo puede abrir la perspectiva de imagen del producto y hacer que las cámaras industriales recopilen imágenes de manera efectiva para su análisis y procesamiento.

(2) Parte del equipo:
La parte de hardware incluye cámaras, lentes, fuentes de luz, válvulas de aire de alta velocidad, ordenadores, pantallas táctiles y otros dispositivos eléctricos.

5. Imágenes recogidas por máquina real (parte del diagrama es sólo para referencia):
Manchas negras frontales y suciedad
