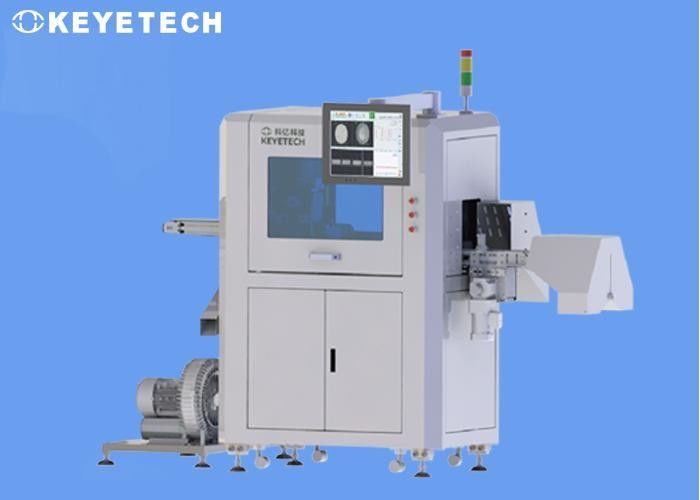

Máquina de inspección visual con procesamiento de imágenes de visión
Principio de inspección
La máquina de inspección visual desarrollada sobre la base de la tecnología de procesamiento de imágenes de visión artificial tiene las características de alta precisión, alta velocidad y múltiples muestras.módulo de posicionamiento del gatillo, módulo de procesamiento de imagen y módulo de control.la cámara y el sistema de visión se activan para emitir señales de detección para completar la función de detección.
Módulo de disparo: el equipo se alimenta automáticamente.el equipo superior del ordenador proporciona una señal de activación (para garantizar que la desviación de consistencia de la posición del material entrante no sea superior a 1 mm)Después del análisis del software del sistema visual, si el producto está bien, la interfaz del software muestra OK.y emite la señal correspondiente de aprobación/no aprobación del ensayoEl disco central del equipo adopta la detección fotoeléctrica del dispositivo de desvío.
El posicionamiento es más preciso.
Principales funciones de la inspección visual
- Detección en línea de alta velocidad: 450 unidades/minuto, 600 unidades/minuto para la cubierta exterior.
- Completar automáticamente la sincronización entre el producto bajo inspección y la imagen obtenida por la cámara, en un plazo de 50 ms.
- Almacenamiento automático de imágenes de productos, que pueden utilizarse para consultas históricas.
- Detecta automáticamente la falta de piezas, la falta de materiales, materiales mezclados, cuerpos extraños, defectos de combinación, defectos de moldeo por inyección, etc.
- Diseño de la fuente de luz de reflujo, reducir la contaminación lumínica y ahorrar consumo de energía.
- Estadísticas automáticas (buenas, malas, totales, etc.).
- El sistema tiene la función de activar automáticamente el SMS cuando se activa la alarma.
- Precisión de detección: más de 0,2 mm2 de defectos, principalmente por falta de materiales, cuerpos extraños, defectos, etc.
- Se puede realizar autoaprendizaje y ensayo de tipos de productos con diferentes especificaciones según sea necesario.
- Se muestran los productos no cualificados, se emiten las señales de defecto correspondientes y se procede al paso siguiente de acuerdo con los requisitos.
Nuestras ventajas
| 1Algoritmo de IA: alta estabilidad, adaptación al entorno y a las perturbaciones de fondo; diferentes muestras de defectos pueden identificarse automáticamente después del entrenamiento |
| 2. Datatización: base de datos independiente, guardar múltiples muestras, analizar productos no buenos y retener el historial |
| 3- Orientación múltiple: 360 ° en el interior y en el exterior de las muestras |
| 4. Alta precisión: la precisión de detección puede ser alta |
| 5. modularización, puede aumentar o disminuir flexiblemente la función de detección de acuerdo con las necesidades reales del cliente |
| 6Fácil de operar: Es fácil de operar y de mantener |
| 7Seguridad: Fabricación de materiales de grado médico, totalmente conforme con el entorno de producción de suministros médicos |
Sistema de alimentación
El mecanismo de alimentación está conectado con el puerto de descarga del mecanismo superior, y el mecanismo superior transporta el tapón de sellado a la placa de vibración del sistema de alimentación,y la placa vibrante transporta la tapa de sellado a inspeccionar a la vía de alimentación de acuerdo con la lógica preestablecida.
Plataforma de inspección
Cuando la plataforma de inspección transporta la cubierta de sellado a la posición de inspección, el sensor de fibra óptica activará la cámara para tomar fotografías,y el sistema de inspección visual se establece de acuerdo con el índice de inspecciónCuando la plataforma de inspección visual y de inspección transporta la cubierta de sellado a la posición de inspección,el sensor de fibra óptica activará la cámara para tomar fotos.
Sistema de clasificación
Según el resultado de la inspección visual y el interruptor lógico preestablecido, el PLC de control industrial notifica a la válvula de solenoide que debe realizar la clasificación.La acción de clasificación se realiza por la boquilla de soplado, y los materiales no cualificados rechazados serán respectivamente almacenados en la caja de reciclaje.
Modulo de visión (cámara, lente, fuente de luz)
El sistema de inspección visual incluye principalmente: cámara, lente, fuente de luz y software de procesamiento de imágenes.el sistema de imagen compuesto por la cámara y la lente lo capturaCuando la cámara reciba la señal de disparo, el sistema de imagen detectará la muestra, toma fotos y envía la imagen al sistema de procesamiento de imágenes para su identificación.juzgar si la muestra está calificada o no, y emitir la señal de OK/NG correspondiente para el procesamiento posterior del equipo.
Servicio postventa
- El vendedor debe completar la creación y depuración del modelo de algoritmo básico del producto antes de enviar el equipo,también proporcionar asistencia remota después de que el equipo llegue al sitio del cliente; y proporcionar al comprador los datos de fábrica y el manual de operación del equipo.
- Servicios diarios de operación y mantenimiento: Nuestra empresa ofrece servicios en línea gratuitos de operación y mantenimiento remotos.
- Nuestra compañía tiene un plan de capacitación fuera de línea regular cada año, por lo que los clientes nacionales y extranjeros pueden enviar a sus ingenieros para participar (a su propio costo).Los que aprueban el examen pueden obtener un certificado de habilidades funcionales de la industria.
