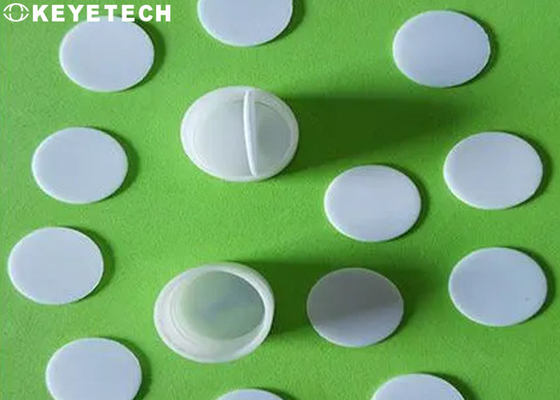

AOI Visual Inspection System para la comprobación del sello de la junta de la cápsula

Perfil de compañía

La tecnología clave confía en el laboratorio dominante del reconocimiento de patrones de la universidad de ciencia y tecnología de China, y tiene un equipo doctoral de alto nivel del R&D que cubre la cadena entera de la tecnología de la óptica, de mecánicos, de la electricidad, de la computación y del software. Con la práctica del proyecto en los campos de envases de empaquetado, de 3C, de la medicina, de la materia textil, de la comida, del etc., del software de KVS-AI y de la plataforma de hardware se ha creado, para poder transformar la tecnología del AI en productividad real.

Principio de la inspección

Este esquema se diseña según las condiciones reales del objeto en sitio, y la junta de la cápsula se examina visualmente para substituir el trabajo de la inspección manual. El sistema de detección en conjunto integra el soporte físico óptico visual, el software del sistema de la detección, y los sensores dobles del cojín.

El equipo de la detección está instalado en línea en la cadena de producción. La velocidad de la detección es 500/min en ausencia de obstrucción. El equipo puede actuar 7* 24 horas al día, que mejora grandemente eficacia de la producción.

Uso de la cámara

• La boca y la inspección interna del tubo redondo se transporta según la manera que la boca del tubo está haciendo frente hacia abajo. Un sistema de cámaras industriales está instalado debajo de la boca del tubo para cooperar con el uso de fuentes de luz visuales de recoger las imágenes de la boca del tubo y del interior para procesar.
• Para la detección de la parte inferior externa del tubo circular, un sistema de cámaras industriales está instalado en el top, que se utiliza conjuntamente con la fuente de luz visual para recoger imágenes de la parte inferior externa del tubo para procesar.

• Para la inspección del punto de la inyección en la parte inferior externa del tubo redondo, un sistema de cámaras industriales está instalado en la posición oblicuo superior respecto a fuera del cuerpo del tubo. Con el uso de fuentes de luz visuales, las imágenes características de defectos en el punto de la inyección se recogen a un ángulo oblicuo para alcanzar el efecto de la detección.
• Para la inspección del lado externo del cuerpo redondo del tubo, 4 sistemas de cámaras industriales están instalados alrededor del cuerpo del tubo para formar una inspección superficial anular de 360 grados. Con el uso de fuentes de luz visuales, las imágenes del lado externo del cuerpo del tubo son recogidas y procesadas por el sistema.

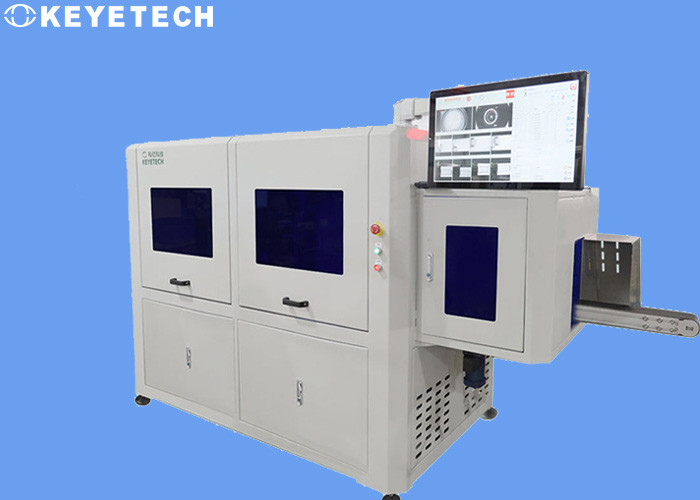

Composición del sistema
Pieza electrónica del hardware

• La pieza electrónica del hardware incluye las cámaras industriales, lentes industriales, fuentes de luz, disparadores, válvulas electromagnéticas (que rechazan la basura),
• Caja de control eléctrica del sistema (responsable de control eléctrico y de lógica), luces tricolores de la alarma, y pantalla táctil de 21 pulgadas.
• El control de lógica total del sistema es observado por un microprocesador de alta velocidad de FPGA, y sus funciones específicas incluyen:
• Accione la cámara para tomar imágenes
• Estroboscópico de la fuente de luz del disparador
• Accione el cilindro de la válvula electromagnética para quitar los residuos fexiblemente
• Accione la señal de luz de la alarma
• Pieza del software

El software es la plataforma general del control del equipo, y sus funciones específicas son como sigue:

• Permita e inhabilite la función de detección del sistema.
• Ajuste de los parámetros y de la precisión de índice de la detección.
• Muestreo y almacenamiento de la plantilla, almacenamiento de información de la detección de la muestra y memoria.
• Función de la calibración de la pantalla de la cámara.
• Exhibición en tiempo real del sistema, información histórica de la información de la producción (tarifa del paso, salida total, velocidad, etc.) de la producción que hojea
• Hojee, exporte y las funciones de ahorro.
• Gestión del permiso según la cuenta de la clave (por ejemplo, los usuarios generales de la operación inhabilitan permisos del ajuste del parámetro).
• La operación y el ajuste de las partes mecánicas del sistema (por ejemplo: abertura del dispositivo de transmisión, ajuste de la época de la inyección del aire de la válvula de aire,
• ajuste de la señal de alarma).

Las funciones adicionales que van de fiesta A necesitan añadir.
