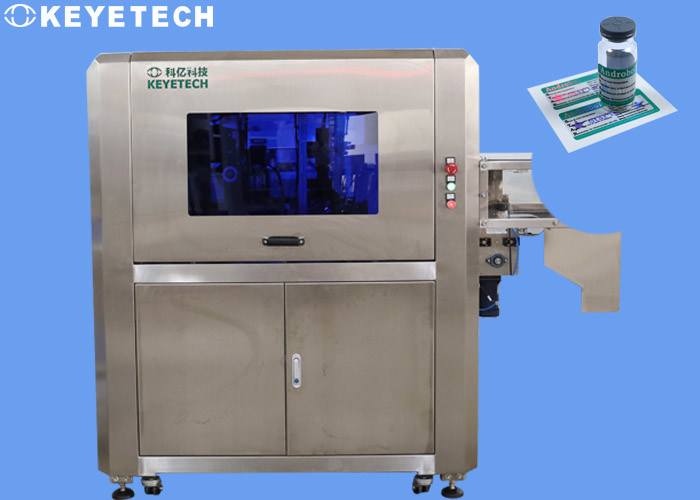

Equipo de inspección de envases de medicamentos para botellas de PE

Instrucciones para el equipo de inspección de envases de medicamentos para botellas de PE

Nuestras ventajas

Principio de inspección

Para eliminar errores de envasado, los fabricantes de productos deben asegurarse de que cada vial esté envasado con la dosis correcta, del tipo correcto y de que el vial esté sellado adecuadamente. Incluso si se completa este paso, el vial final que contiene debe colocarse en la caja correcta junto con el prospecto correspondiente.

Para realizar esta tarea, los fabricantes de envases suelen utilizar equipos estuchadores. La máquina estuchadora se utiliza para colocar los frascos con los medicamentos en la caja de embalaje y colocar las instrucciones correctas de los medicamentos en la caja de embalaje. Antes de completar esta tarea, es necesario verificar que se hayan colocado la caja correcta y los insertos correctos en la máquina empacadora, y luego realizar la operación de colocar los viales y los insertos en las cajas. En esta etapa, la máquina también debe verificar que el vial y las instrucciones estén presentes antes de sellar la caja para el envío final.

Detalles de la inspección

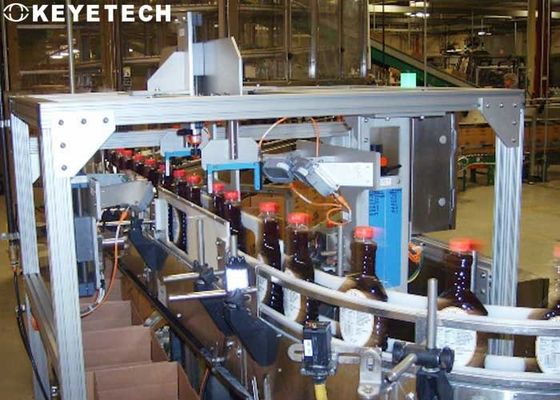

• Los viales se transportan a lo largo de la cinta transportadora y entran en la máquina estuchadora a una velocidad de 100/min. La caja de embalaje que se coloca plana se abre automáticamente mediante el mecanismo de succión y la imagen la realiza el sistema de visión ensamblado. Determine el código en el área de interés de la caja y luego transmita la información al PLC a través de la interfaz de la cámara. En el PLC, el código fotografiado real se compara con el código correcto conocido y se determina si el paso de detección está calificado.

• Con la segunda cámara se captura el código del inserto y esta información también se transmite al PLC a través de la interfaz. Una vez completado este paso de inspección, se utiliza un mecanismo mecánico basado en levas para recoger los viales de la cinta transportadora y colocarlos en el paquete junto con las instrucciones. Después de colocar el vial en la caja, ésta pasa a un segundo punto de control para verificar que tanto el vial como las instrucciones estén presentes. En el segundo punto de control, la cámara se coloca encima de la caja abierta. Los datos de la imagen capturados por la cámara luego se transmiten a la computadora host, donde el software de visión artificial determina si el vial y las instrucciones están presentes.

• Los resultados del análisis se transfieren de la cámara al PLC y se comparan nuevamente con criterios conocidos de aprobación/fallo. Las cajas se transportan a lo largo de una cinta transportadora, durante la cual se puede asociar a cada caja información como el código de la caja, las instrucciones y si el embalaje y las instrucciones están correctamente empaquetados. Luego, el PLC se utiliza para impulsar el cilindro de aire para expulsar las cajas de embalaje calificadas de la cinta transportadora y, al mismo tiempo, enviar las cajas de embalaje no calificadas a la estación de reciclaje.

Características del equipo

1. detectar la presencia o ausencia del objetivo;
2. Compruebe si falta el manual de instrucciones;
3. Determinar la posición y dirección del objeto inspeccionado;
4. Se puede realizar una detección dinámica en línea y no es necesario que el objeto inspeccionado permanezca;
5. La precisión de la detección es ajustable;
6. Velocidad de detección: la captura de la cámara en la pantalla del resultado de la detección se controla dentro de 150 ms, y toda la velocidad de detección también está relacionada con la velocidad de transmisión de la tubería;
7. Convierta los problemas detectados en caracteres y guárdelos en el archivo EXCLE, que es conveniente para el procesamiento e impresión de datos; cuando el sistema detecta problemas de calidad, proporciona advertencias, rechazos u otras señales de control, y las imágenes NG se pueden guardar para una fácil visualización;
8. El sistema tiene una función de autoaprendizaje y el proceso de aprendizaje es fácil de operar;
9. El sistema tiene la función de comunicación entre redes de área local.
