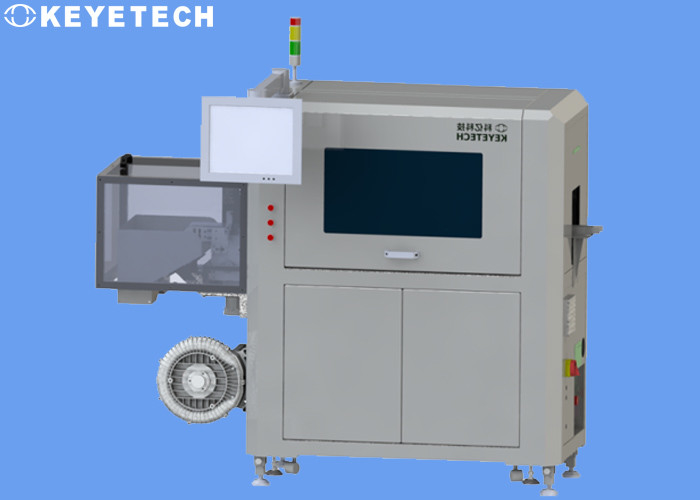

Máquina off-line de la inspección visual de la botella con el sistema auto del rechazo y de la cuenta

Máquina off-line de la inspección visual de la botella con el sistema auto del rechazo y de la cuenta

Principio de la inspección

La solución utiliza 8 sistemas de cámaras industriales de alta resolución y de fuentes de luz de alto rendimiento del estroboscópico para conducir la inspección visual versátil para los defectos del aspecto de los productos de la botella. La velocidad de la inspección es 120 pedazos por minuto. Los productos incompetentes se pueden quitar automáticamente en línea.

El sistema entero de equipo de prueba incluye piezas mecánicas, el soporte físico electrónico visual y el software del sistema de prueba. La entrada y la salida de la máquina de prueba se pueden integrar con la línea in situ del transportador del cliente, y se pueden conectar con el equipo de producción por aguas arriba y rio abajo (tal como probadores del escape, las prensas y el otro equipo, etc.).

Notas de la inspección:

Los puntos negros, las manchas, el pelo, y las impurezas (diversos colores) serán analizados y procesados según el índice de la detección del punto negro. La diferencia entre el valor gris de este artículo debe ser mayor de 15, que pueden ser detectados con eficacia. Si la muestra tiene manchas de aceite transparentes o puntos negros de color claro, y el valor gris de la diferencia del contraste del valor es bajo (menos de 15), el efecto de la detección no puede ser alcanzado.

Si la estructura de producto es especial, en el uso real de la inspección, habrá un ángulo muerto de cierta detección en el área de traslapo estructural de la proyección de imagen plana de la lente (tal como el área debajo del hilo y el anillo de elevación, el área del ángulo entre los pasos del cuerpo de la botella, etc.), y la adquisición de la imagen no puede alcanzar este ángulo muerto. , así que no puede ser detectada con eficacia.

Uso de la cámara

• Para la detección plana de la boca de la botella, un sistema de cámaras industriales está instalado sobre la boca de la botella, y con el uso de la fuente de luz visual, la imagen plana de la boca de la botella se recoge para procesar.
• Para la inspección de la pared interna de la boca de la botella, un sistema de cámaras industriales está instalado sobre la boca de la botella, equipado de una lente dentro del anillo, y usado conjuntamente con el uso de fuentes de luz visuales, de recoger imágenes de la pared interna de la boca de la botella para procesar.

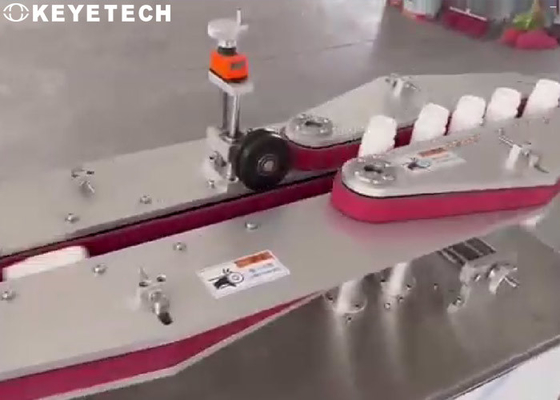

• Para la detección de la parte inferior externa de la botella, el cuerpo de la botella se suspende en el aire a través de un mecanismo transportador específico, y un sistema de cámaras industriales está instalado abajo, y la imagen de la parte inferior externa de la botella se recoge para procesar conjuntamente con el uso de fuentes de luz visuales.
• La detección inferior en la botella, un sistema de cámaras industriales está instalada sobre la boca de la botella, y con el uso de la fuente de luz visual, la imagen de la parte inferior en la botella se recoge para procesar.
• Para la inspección lateral del cuerpo de la botella, 4 sistemas de cámaras industriales están instalados alrededor del cuerpo de la botella para formar una inspección de la superficie del anillo de 360 grados. Con el uso de la fuente de luz visual, la imagen lateral se recoge y se procesa sistemáticamente.
