Anhui Keye Information y tecnología Co., Ltd.

|
| Lugar de origen: | China |
| Nombre de la marca: | KEYE |
| Certificación: | NO |
| Número de modelo: | KVIS-B |
| Cantidad de orden mínima: | 1 SISTEMA |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | madera Fumigación-libre |
| Tiempo de entrega: | 4 a 6 semanas |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 1 fijado por 4 semanas |
| Nombre: | sistema de inspección de la botella del ision para el paquete de los licores | PESO: | 500kg |
|---|---|---|---|
| Lugar del origen: | China | Garantía: | 1 año |
| Pantalla táctil: | Pantalla táctil industrial de HD | Características: | fácil actúe |
| Función: | Inspección de la calidad | apliqúese: | Botella de cristal/envases |
| Presión de aire: | 0.5~0.8MPA | Pago: | T/T, L/C, tarjeta de Paypal, de crédito, etc. |
| Alta luz: | sistema de inspección de la botella 220V,Sistema de inspección 160pcs/min de la botella,Sistemas de empaquetado de la visión del brandy |
||
Principio de detección
El sistema transporta las botellas a la estación predeterminada de manera estable y ordenada, y luego transmite la imagen de la muestra capturada al software de procesamiento de imágenes a través de la cámara industrial de alto píxel, la compara con la muestra estandarizada y distingue el producto defectuoso del bueno. , y controla los componentes neumáticos correspondientes para rechazar productos defectuosos y recoger productos calificados.
El software establece el estándar de comparación para las muestras, los operadores pueden controlar la precisión de comparación y elegir el estándar de precisión que mejor se adapte a ellos, controlando así la tasa de defectos y reduciendo en gran medida los costos.
Deteccióndetalles

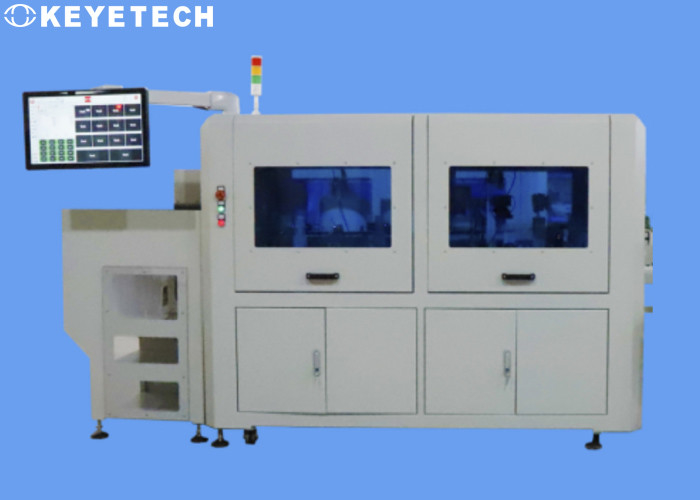

Nuestro plan de diseño utiliza 11 conjuntos de cámaras industriales de alto píxel y fuentes de luz estroboscópica de alto rendimiento para llevar a cabo una detección integral de defectos en la boca, el fondo y el cuerpo de la botella.El conjunto completo de equipos de detección incluye partes mecánicas, hardware electrónico visual y sistemas de detección.El software, la entrada y salida de la máquina de detección se puede integrar con la línea transportadora,ladetecciónla velocidad es de 9600 piezas/hora, el equipo puede realizar 7*24 horas de funcionamiento, y los productos no calificados pueden ser rechazados automáticamente.
| Parámetros de funcionamiento del sistema | |||
| Dimensiones | 2,3 × 0,85 × 1,8 (m) | Potencia y frecuencia | 220V 20A 50HZ |
| Poder total | 3.5kw | Presión del aire | 0.5~0.8MPa Purificar y sin aceite |
| Temperatura de trabajo | -20 ℃ ~ 60 ℃ | Humedad de trabajo | Por debajo del 50% de humedad relativa |
El diagrama de distribución de la estructura de la cámara es el siguiente:
Nota:
-El lado exterior de la detección del cuerpo de la botella.Teniendo en cuenta las características del cuerpo de la botella y la altura del cuerpo de la botella más allá del rango de ángulo de visión de una sola cámara, el plan está diseñado para agregar cámaras a las partes superior e inferior, cada una con 4 juegos de cámaras industriales, un total de 8 juegos de cámaras industriales, que se dividieron en dos grupos de módulos de cavidad de integración óptica, y la imagen no interfiere entre sí.El rango de ángulo de visión de adquisición de cada cámara se muestra en la figura anterior.
--La superficie inferior exterior de la detección de botellas.La parte inferior del cuerpo de la botella está suspendida a través de un mecanismo de sujeción y debajo se instala 1 juego de cámaras industriales, que se utiliza junto con una fuente de luz visual para recopilar imágenes de la parte inferior exterior para su procesamiento.
-Detección de área de boca de botella.Agregue 1 juego de cámaras industriales sobre el cuerpo de la botella para usar con una fuente de luz visual para recopilar imágenes del lado interior de la boca de la botella para su procesamiento.
-El área inferior de la detección de botellas.Agregue un conjunto de cámaras industriales en la parte superior de la botella y use la fuente de luz visual para recopilar imágenes del área inferior de la botella para su procesamiento.
Los estándares de detección son los siguientes:
| Modelo | Número de cámara | Rango de detección | Contenido de detección | Precisión de detección | Precisión de detección | Velocidad de detección |
| KVIS-C-SC11 | 1 juego | boca de botella | Puntos negros, manchas, superposición, rebabas, falta de material, etc. | ≥0,5 mm | Producto calificado 99.5% | 160 piezas/minuto |
| La detección falsa es inferior al 0,5% | ||||||
| 1 juego | Fondo de la botella | Puntos negros, manchas, material extraño, etc. | ≥0,5 mm | Producto calificado 99.5% | ||
| La detección falsa es inferior al 0,5% | ||||||
| 4 juegos | Zona superior de la botella | Puntos negros, manchas, faltantes, etc. | ≥0,5 mm | Producto calificado 99.5% | ||
| La detección falsa es inferior al 0,5% | ||||||
| 4 juegos | Zona inferior de la botella | Puntos negros, manchas, etc. | ≥0,5 mm | Producto calificado 99.5% | ||
| La detección falsa es inferior al 0,5% | ||||||
| 1 juego | Fondo exterior de la botella | Puntos negros, manchas | ≥0,5 mm | Producto calificado 99.5% | ||
| Agujero | ≥1 mm | Producto calificado 99.5% |
La función de conteo se puede realizar después de detectar el producto terminado, y la precisión de conteo es del 100%.
El equipo de detección requiere una limpieza de mantenimiento regular (limpieza de la cámara, etc.) durante su uso, el equipo en sí no produce fuentes de contaminación secundaria (como desechos, espuma fina, etc.).
Detalles de configuración del producto
1. Parte mecánica
| Nombre | Cantidad | Unidad |
| Engranaje | Varios | piezas |
| Llevando | Varios | piezas |
| Motor | 4 | piezas |
| Cinturón | 4 | piezas |
| Piezas de transmisión | 1 | establecer |
| Piezas de chapa | 1 | establecer |
| Balancín | 1 | establecer |
| Plexiglás | 1 | establecer |
2. Parte del componente electrónico:
| Nombre | qcantidad | Unidad |
| Cámara de 1,3 millones de píxeles | 11 | piezas |
| lente de la cámara | 11 | piezas |
| Fuente de flash estroboscópico | 3 | piezas |
| proyector láser | 2 | par |
| Eyector de solenoide de alta velocidad | 2 | piezas |
| poder industrial | 3 | piezas |
| Tablero de disparo de circuito | 1 | piezas |
| Convertidor de frecuencia | 5 | piezas |
| computadora industrial | 1 | piezas |
| pantalla táctil de alta definición | 1 | piezas |
| Componentes neumáticos | 1 | establecer |
| Luz de alerta | 1 | piezas |
| Terminal/relé | 1 | establecer |
| Alambres fuertes y débiles | Varios | piezas |
