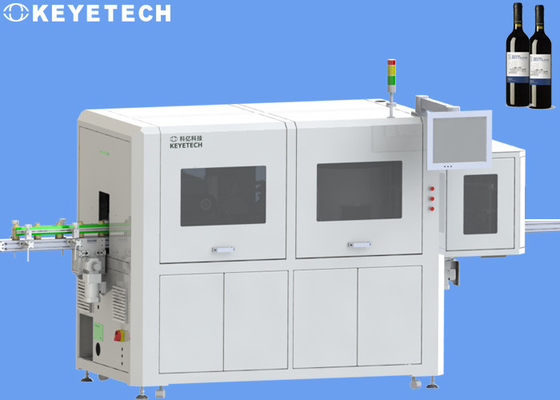

Equipo de control de calidad de la botella de vino tinto 3D con el taller del GMP

En la industria de las bebidas, como producto de consumo de gama alta, el vino tinto es un líquido volátil, así que debemos prestar más atención a su seguridad de empaquetado e inspección de empaquetado para crear un buen ambiente del consumo para los consumidores, de modo que puedan los consumidores descanso asegurado al comprar y bebiendo, mientras que mejoren el conciencia y el conocimiento de marca culturales de la compañía. Pues la parte pasada del proceso externo de la comida, acondicionamiento de los alimentos tiene la característica que no puede ser comida a voluntad. El acondicionamiento de los alimentos es la garantía de la seguridad alimentaria, así que el proceso de empaquetado es la mayoría de la parte importante de transformación de los alimentos, y la calificación del empaquetado es la llave al éxito del empaquetado.

Descripción de sistema

El sistema transporta las muestras de la botella de vino tinto a la estación predeterminada de una manera estable y ordenada, y entonces transmite la imagen capturada de la muestra al GPU de alto rendimiento que procesa software a través de la cámara industrial del alto-pixel, compara con la muestra estandardizada y distingue el producto defectuoso y el buen producto, y controla los componentes neumáticos correspondientes para rechazar productos defectuosos.

El software fija el estándar de la comparación para las muestras, y automáticamente el expediente las características de las muestras históricas de la prueba, los operadores pueden controlar la precisión de la comparación y elegir el estándar de la precisión que se adapta mejor, de tal modo controlando la tarifa del defecto.

El funcionamiento de la detección es como sigue:

- Detección de la parte inferior del fuera de la botella (1 sistema de la cámara): detecte si hay agujeros, puntos negros, manchas, y otros defectos.

- Detección de la parte inferior del interior de la botella (1 sistema de la cámara): detecte si hay puntos negros, manchas, objetos extranjeros y otros defectos.

- Detección de la boca de la botella (1 sistema de la cámara): detecte si hay deformación, falta de material, coincidencia, rebabas, puntos negros, manchas, y otros defectos, para asegurarse de que la boca de la botella esté intacta.

- Detección del cuerpo de la botella (8 sistemas de la cámara): examine todos los aspectos para saber si hay defectos tales como puntos negros, las manchas, las impurezas y daño, los agujeros, y grueso desigual serio.

- Velocidad de la detección: 200-220 PC/minuto

- Exactitud de la detección: 0.2m m

- Precisión: el 99%

- Gama de la detección: La botella entera, incluyendo las partes inferiores internas y externas, y el área de la boca de la botella.

Este plan se describe de los aspectos siguientes: parte mecánica, pieza del hardware, y partición del software. La operación total del sistema es como sigue:

Composición del sistema

--Parte mecánica

La importación y la exportación de la banda transportadora de este equipo se pueden conectar con la línea in situ del transportador del cliente. La pieza de la transmisión es el componente de la base del sistema, que lleva todos los dispositivos de transmisión y hardware electrónico (cámaras industriales, fuentes de luz, ordenadores industriales, pantallas táctiles, gabinete eléctrico, etc.). La pieza de la transmisión adopta tecnología avanzada de la separación y tecnología de la adsorción del vacío para asegurarse de que el sistema electrónico captura imágenes rápidamente y exactamente. Después de que la detección haya terminado, el equipo añade la función de contar los productos de la detección.

--Pieza del hardware

Aplicaciones de este sistema de detección 11 cámaras industriales del alto-pixel y lentes industriales favorables, con 3 sistemas de las fuentes de luz estroboscópicas del alto-brillo, que pueden alcanzar verdad la detección de 360 grados del cuerpo de la botella.

El control de lógica total del sistema es observado por un microordenador monopastilla, y las funciones específicas incluyen:

- Accione la cámara para tomar imágenes

- Estroboscópico de la fuente de luz del disparador

- Soplo del eyector del solenoide del disparador para eliminar la basura

- Controle la velocidad de la correa

- Emergencia que dirige en el caso de los atascos materiales en sistema

- Accione la señal del piloto

--Pieza del software

El software es la plataforma general del control del equipo, y las funciones específicas son como sigue:

- Abra y cierre la función de detección del sistema

- Ajuste de los parámetros y de la exactitud de índice de la detección.

- Muestreo y almacenamiento de la plantilla, reserva de la información de la detección de la muestra y memoria.

- Función de la calibración de la imagen de la cámara

- El sistema exhibe la información en tiempo real de la producción (tarifa de la calificación, producción total, velocidad, etc.), la información histórica de la producción que hojea, la exportación y funciones de ahorro.

- Gestión del permiso basada en la cuenta de la clave (tal como usuarios generales de la operación inhabilite los permisos del ajuste del parámetro)

- Operación y ajuste de la parte mecánica del sistema

(Por ejemplo abierto el dispositivo de transmisión, el ajuste del tiempo del soplo de la válvula de aire, y el ajuste de la señal de alarma)

- Las funciones adicionales que van de fiesta A necesitan añadir

Detalles de la configuración de producto

Parte mecánica

Ejemplos de los modelos de la detección de la muestra

Los modelos mostrados abajo son todos los tiros en tiempo real en el sistema de detección existente de Keye. Los detalles son como sigue:

La protección del empaquetado para los productos es la función más básica y más de principios del diseño de empaquetado. Las otras funciones del diseño de empaquetado pueden continuar solamente siendo diseñado en la premisa que la función de la protección está observada. La función de la protección significa proteger el contenido contra impacto externo y prevenir daño o el deterioro del contenido causado por la luz, la humedad, el etc. La estructura y el material del empaquetado se relacionan directamente con la función protectora del empaquetado.
