En el proceso de cambio del PET de material a botella, hay un proceso muy crítico, a saber, el soplado de botellas.La máquina de soplado de botellas transforma cada preforma en varias formas de botellas de embalajeLa máquina de soplado de botellas impulsa la preforma de la botella por rotación a alta velocidad para lograr el moldeado.Si hay defectos tales como daños, cortes o incluso deformaciones, el posterior llenado y tapado dará lugar a un mal sellado de la botella, lo que no sólo causa una gran cantidad de residuos, sino que también hace que el líquido interno se deteriore,por lo que es particularmente importante detectar los defectos de la boca de la botella.
Descripción general del sistema
El sistema transporta las muestras de la botella de embalaje de té helado a la estación predeterminada de manera estable y ordenada,y luego transmite la imagen de muestra capturada al software de procesamiento de imágenes a través de la cámara industrial de alta resolución., compara con la muestra estandarizada y distingue entre el producto defectuoso y el producto bueno, y elimina los productos defectuosos a través del aire comprimido.03.
El software establece el estándar de comparación para las muestras, los operadores pueden controlar la precisión de comparación y elegir el estándar de precisión que mejor se adapte a ellos,controlando así la tasa de defectos.
El rendimiento de detección es el siguiente:
- Detección de la parte inferior del exterior de la botella (1 serie de cámaras): detección de agujeros, manchas negras, manchas, falta de marca de la etiqueta y otros defectos.
- Detección del fondo del interior de la botella (1 conjunto de cámaras): detección de manchas negras, manchas, objetos extraños y otros defectos.
- Detección de boca de botella (1 conjunto de cámaras): detecta si hay deformaciones, falta de material, superposición, burros, manchas negras, manchas y otros defectos, para garantizar que la boca de la botella esté intacta.
- Detección del cuerpo de la botella (8 conjuntos de cámaras): inspeccionar todas las apariencias en busca de defectos tales como manchas negras, manchas, impurezas y daños, agujeros y grosor desigual grave.Incluyendo si el embalaje de la botella está intacto, etiquetas faltantes, etiquetas faltantes, rizado, manchas.
- Velocidad de detección: 200-220pcs/min
- Precisión de detección: 0,2 mm.
- Precisión: 99%
- Rango de detección: Toda la botella, incluidos los fondos interior y exterior, y la boca de la botella.
Composición del sistema
1. Parte mecánica

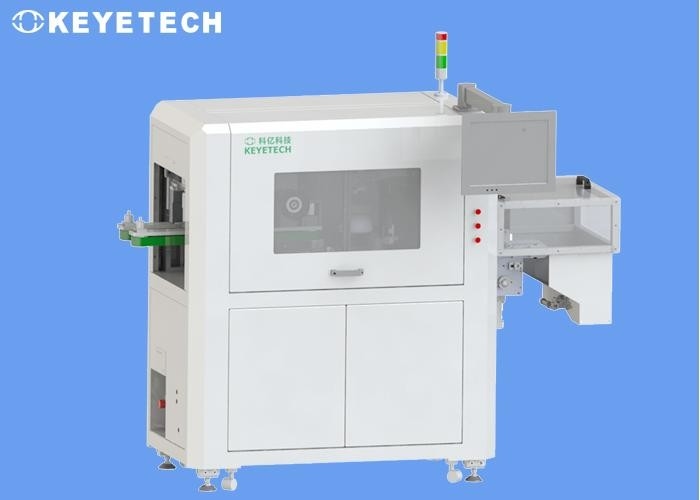

El cliente debe informar con antelación la altura y el tamaño del equipo in situ para facilitar el acoplamiento de la entrada y salida de la cinta transportadora del equipo con la línea transportadora del cliente.La parte de transmisión es el componente central del sistema, que transporta todos los dispositivos de transmisión y el hardware electrónico (cámaras industriales, fuentes de luz, ordenadores industriales, pantallas táctiles, gabinete eléctrico, etc.).La parte de transmisión adopta tecnología avanzada de separación y tecnología de adsorción al vacío para garantizar que el sistema electrónico capture imágenes rápida y exactamenteUna vez terminada la detección, el equipo añade la función de contar los productos de detección.
2.Parte del software
El software es la plataforma de control general del equipo y las funciones específicas son las siguientes:
- Abrir y cerrar la función de detección del sistema
- Ajuste de los parámetros del índice de detección y precisión.
- Muestreo y almacenamiento de plantillas, almacenamiento y recuperación de información de detección de muestras.
- Función de calibración de la imagen de la cámara
-El sistema muestra información de producción en tiempo real (tasa de cualificación, producción total, velocidad, etc.), información histórica de producción, navegación, exportación y funciones de almacenamiento.
-Gestión de permisos basados en la cuenta de inicio de sesión (por ejemplo, los usuarios de operaciones generales deshabilitan los permisos de ajuste de parámetros)
- Funcionamiento y ajuste de la parte mecánica del sistema
(Como abrir el dispositivo de transmisión, el ajuste del tiempo de soplado de la válvula de aire y el ajuste de la señal de alarma)
- Funciones adicionales que la Parte A necesita añadir
3. Parte del hardware

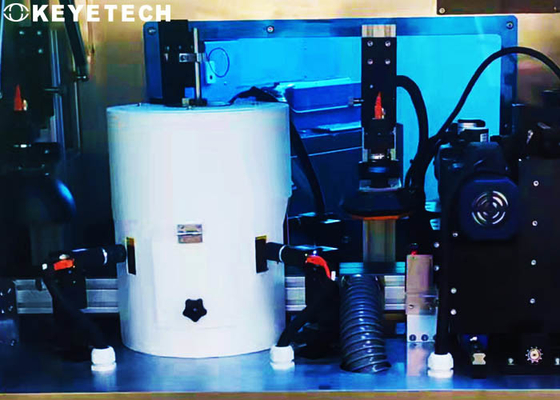

Este sistema de detección utiliza 11 cámaras industriales de alto pixel y lentes industriales de apoyo, con 3 conjuntos de fuentes de luz estroboscópica de alto brillo,que realmente puede lograr la detección de 360 grados del cuerpo de la botella.
El control lógico general del sistema se realiza mediante un microordenador de un solo chip, y las funciones específicas incluyen:
-Activa la cámara para tomar fotos.
- Fuente de luz de disparo.
- El ejector de electrones dispara para eliminar los residuos
- Controla la velocidad del cinturón.
- Manejo de emergencia en caso de atascos de material en el sistema
-Activa la señal de luz de advertencia
| Parámetros de funcionamiento del sistema |
| Las dimensiones |
2.4×1.0×1.8 ((m) |
Potencia y frecuencia |
Las emisiones de gases de efecto invernadero |
| Potencia total |
3.5kw |
Presión del aire |
0.5~0.8MPa Purificador y libre de aceite |
| Temperatura de trabajo |
-20 °C ~ 60 °C |
Humedad de trabajo |
Bajo el 50% de humedad relativa |
| Diámetro de la muestra |
10 mm a 120 mm |
Altura de la muestra |
20 mm hasta 200 mm |
