Estándares de la inspección
| Modelo |
Número de la cámara |
Detección |
Examine |
Exactitud |
Precisión |
Velocidad |
|
KVIS-
SC14
|
1set |
Avión de la boca de la botella |
Puntos negros, manchas |
≥0.2mm |
el 99% |
3600pcs/h |
| Incisión pobre |
≥0.5mm |
el 99% |
| Deformado |
≥0.5mm |
el 99% |
| 6set |
El lado externo de la botella |
Puntos negros, manchas |
≥0.2mm |
el 99% |
| 6set |
Fuera del lado de la botella
|
Puntos negros, manchas |
≥0.2mm |
el 99% |
| Compensación de la etiqueta |
≥1.0mm |
el 99% |
| 1set |
Parte inferior externa de la botella |
Puntos negros, manchas |
≥0.2mm |
el 99% |
| A través del agujero |
≥0.5mm |
el 99% |
Detección de productos
El condimento que empaqueta las botellas, material del HDPE, con una estructura de la manija, el cuerpo de la botella tiene una etiqueta de un sólo lado al detectar, ve la muestra real para los detalles.
Principio de la detección
Estable y la transferencia de la ordenanza los productos del barril y de la botella a una estación específica según una orientación fija (tal como el área de la estructura de la manija adelante), y después transmite la imagen capturada de la muestra al software de tratamiento de la imagen a través de la cámara industrial del alto-pixel, compara con la muestra estandardizada y distingue el producto defectuoso y el buen producto, y controla los componentes neumáticos correspondientes para rechazar productos defectuosos y finalmente para recoger productos calificados.
El software fija el estándar de la comparación para las muestras, los operadores pueden controlar la precisión de la comparación y elegir el estándar de la precisión que se adapta mejor, de tal modo controlando la tarifa del defecto.
Detalles de la detección

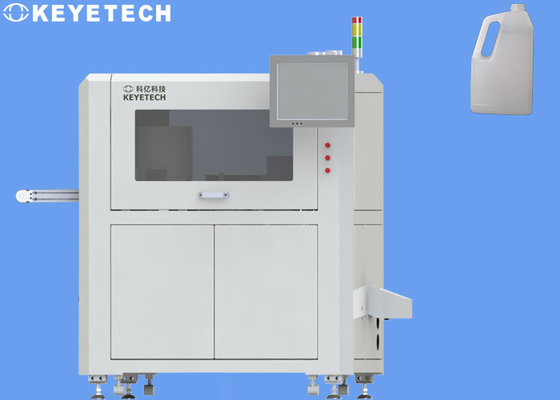

Nuestro plan de concepción utiliza 14 sistemas de cámaras industriales del alto-pixel y de fuentes de luz estroboscópicas de alto rendimiento, y conduce una detección completa de la boca de la botella, la parte inferior de la botella y los defectos del cuerpo de la botella del producto. El sistema entero de equipo de la detección incluye piezas mecánicas, el hardware electrónico visual y sistemas de detección. El software, la entrada y la salida del detector se pueden integrar con la línea del transportador. La velocidad de la detección es 3600 pedazos por hora. El equipo puede realizar las horas 7*24 de operación, y los productos incompetentes se pueden rechazar automáticamente en línea.
| Parámetros de funcionamiento del sistema |
| Dimensiones |
Vea los dibujos de estudio
para los detalles
|
Poder y frecuencia |
220V 20A |
| Poder total |
5.0~6.0 kilovatios |
Presión de aire |
0.5~0.8MPa purifican y sin aceite |
| Temperatura de trabajo |
-20℃ ~ 60℃ |
Humedad de trabajo |
Debajo de la humedad relativa del 50% |
Instrucciones para el uso de la cámara:
La detección plana de la boca de la botella, añade 1 sistema de cámaras industriales sobre el cuerpo de la botella para utilizar con fuente de luz visual para recoger la imagen del área de la boca de la botella para procesar.

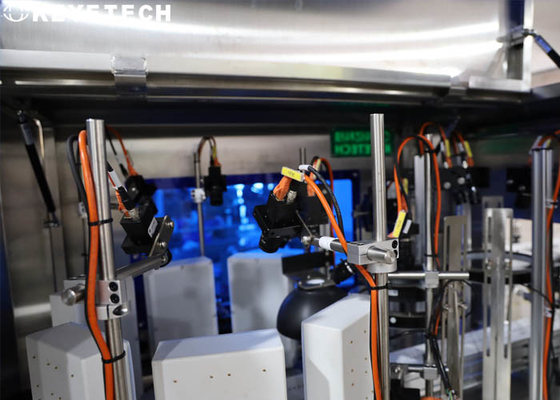

- Detección de la superficie lateral del cuerpo de la botella. En vista de la estructura especial del cuerpo de la botella y de la altura del cuerpo de la botella más allá de la gama del ángulo de visión de la solo-cámara, el plan se diseña para instalar cámaras en las partes superiores y más inferiores, y cada parte utiliza 6 sistemas de cámaras para formar una detección toroidal, un total de 12 sistemas de cámaras industriales, con el uso de fuentes de luz visuales, la proyección de imagen no interfiere con uno a, y el sistema se realiza después de la adquisición de la imagen.
Detecte el fondo externo de la botella. La parte inferior del cuerpo de la botella se suspende a través de un mecanismo de fijación con abrazadera, y 1 sistema de cámaras industriales está instalado abajo, que se utiliza conjuntamente con una fuente de luz visual para recoger imágenes de la parte inferior externa para procesar.
El equipo de la detección necesita ser mantenido y ser limpiado regularmente durante uso (tal como limpieza de la banda transportadora, limpieza de la cámara, etc.), y la función de cuenta puede ser observada después de que se pruebe el producto final.
Composición del sistema
Este plan se explica de los aspectos siguientes: parte mecánica, pieza del hardware, y partición del software. Las instrucciones específicas son como sigue:
(1) parte mecánica:
La pieza mecánica de la transmisión es el componente de la base del sistema, que lleva todos los dispositivos de transmisión y hardware electrónico (cámaras industriales, fuentes de luz, ordenadores industriales, pantallas táctiles, cajas eléctricas, etc.). La banda transportadora adopta tecnología de la adsorción de la presión negativa para asegurarse de que el sistema electrónico toma imágenes rápidamente y exactamente.
(2) pieza del hardware:
La pieza del hardware incluye cámaras, las lentes, las fuentes de luz, los dispositivos neumáticos, los ordenadores, las pantallas táctiles y otros dispositivos eléctricos.
