Máquina clasificadora de botellas con detección de defectos del sistema de inspección visual de materiales PS

Principio de detección

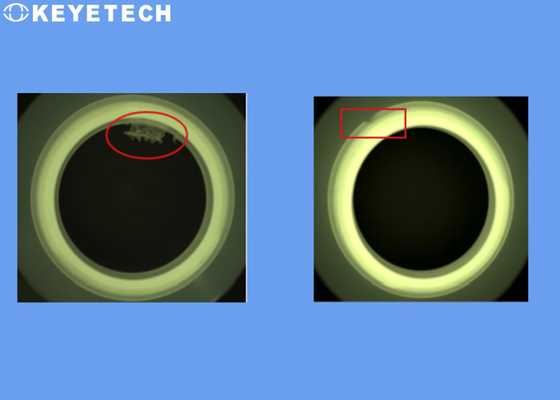

El producto se ordena de forma estable a una estación específica a través del dispositivo de transferencia, y luego la imagen de muestra de altos píxeles tomada por la cámara industrial se transfiere al software de procesamiento de imágenes,y se compara y analiza la muestra estándar para determinar el producto bueno y el producto defectuoso, y controlar el neumático correspondiente para eliminar los productos defectuosos y finalmente recoger los productos calificados.
El software abrirá el estándar de comparación de muestras,y el personal de producción en el sitio del cliente puede controlar la precisión de la comparación y elegir el estándar de precisión más adecuado para sus propias condiciones de producción, controlando así la tasa de defectos del producto.

DetecciónLos detalles

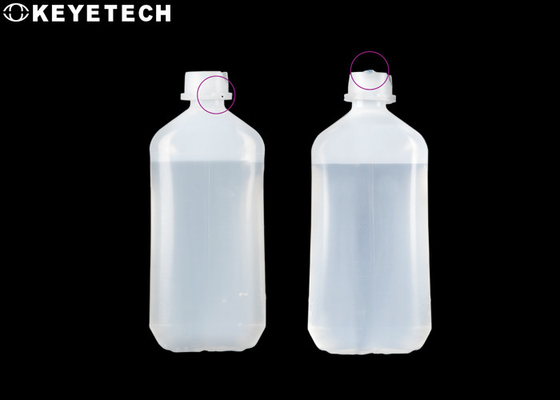

Our design plan adopts 11 sets of high-pixel industrial cameras and high-performance stroboscopic light sources to carry out a full range of visual detection for the appearance defects of the bottle bodyLa velocidad de detección es de 120 piezas por minuto. El equipo puede realizar 7*24 horas de operación, y los productos no calificados se pueden rechazar automáticamente en línea.

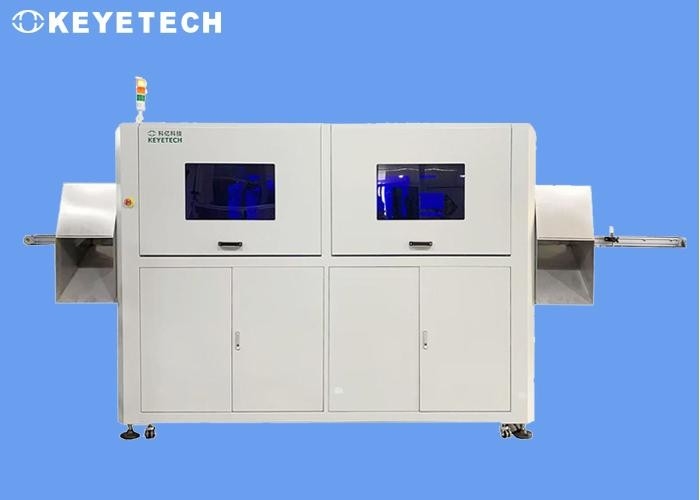

Todo el conjunto de equipos de detección incluye partes mecánicas, hardware electrónico visual y software del sistema de detección.La entrada y salida de la máquina de detección pueden integrarse con la línea transportadora en el lugar (ver los dibujos de diseño para más detalles), y puede conectarse a los equipos de producción ascendentes y descendentes de acuerdo con las necesidades específicas de producción del cliente.


Procedimiento de inspección

Norma de detección


Composición del sistema

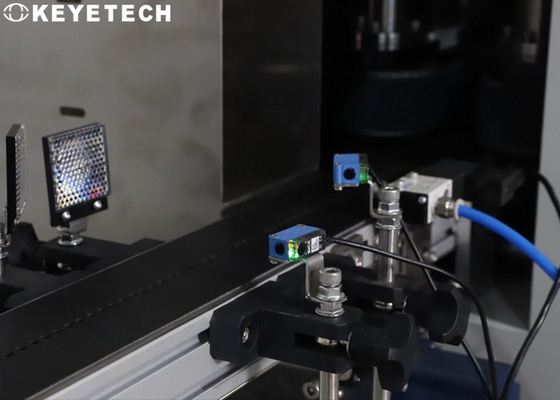

(1) Parte mecánica:La parte mecánica es el componente central del sistema, que contiene todos los dispositivos de transmisión y el hardware electrónico (cámaras industriales,fuente de luz, ordenador industrial,pantalla táctil, caja eléctrica, etc.).
La cinta transportadora adopta una cinta de adsorción al vacío para adsorber y fijar la muestra en la superficie de la cinta sin deslizarse, de modo que la imagen pueda tomarse con precisión.
(2) Parte del hardware:La parte del hardware incluye cámara, lente, fuente de luz, válvula de aire de alta velocidad, ordenador, pantalla táctil y otros equipos eléctricos.

Proceso de mecanizado
