Equipo de la inspección de la botella de Ebi del descenso de ojo todo el verificador de botellas vacío superficial

Debido a la actualización y al desarrollo continuos de productos electrónicos modernos, ha hecho la gran presión sobre ojos humanos, tales como miopía, cansancio visual, inflamación del ojo, etc. para proteger los ojos, hay los descensos de ojo correspondientes que pueden ser tratados y ser aliviados. Las botellas de descenso de ojo tienen cierto grado de particularidad. Al mismo tiempo, debido a las características del descenso de ojo sí mismo de la capacidad (asegurar propiedades medicinales eficaces, la botella de descenso de ojo no es generalmente demasiado grande), esto lleva a un pequeño cuerpo de la botella. En el proceso de la producción en masa, la detección manual de cansancio visual llevará a la eficacia baja de la detección, y porque es un producto usado en el ojo, debe ser producida estrictamente de acuerdo con los estándares de producción de la administración de la droga del estado, así que la detección del aspecto de la botella de descenso de ojo es también particularmente importante.

Detección de productos

1. Los descensos de ojo que empaquetan la botella con color translúcido, consideran la muestra real para los detalles.

2. La compatibilidad de los productos siguientes con diversos especificaciones y tamaños se describe como sigue:

1. 15ml, 10ml, productos 8ml tres puede realizar el uso compatible de la detección, necesita hacer el ajuste del interruptor del mecanismo correspondiente
2. Debido a las condiciones del mecanismo de fijación con abrazadera, si los productos 5ml y 3ml (3ml-1) son compatibles con los tres productos antedichos, puede causar problemas en el estado de fijación con abrazadera (prejuicio) del producto, que no es conducente a la realización de la función de detección, así que de nuestra compañía que se recomienda que los productos de 5ml y de 3ml (3ml-1) no son compatibles.

3. Pasos del ajuste para la detección de la compatibilidad de productos aplicables:

1. Ajuste la posición de la banda transportadora afianzada con abrazadera por el detector
2. Ajuste parcial del foco de la cámara
3. (Para el ajuste de la maquinaria y del hardware antedichos, nuestra compañía dirigirá y entrenará a los usuarios para actuar perito durante el servicio post-venta in situ)
4. Operación y uso de detectar software

Principio de la detección

El producto está estable y ordenanza transferida a una estación específica a través del dispositivo de la transferencia, y entonces la imagen de la muestra del alto-pixel tomada por la cámara industrial se transfiere al software de tratamiento de la imagen, y la muestra estándar se compara y se analiza para determinar el buen producto y el producto defectuoso, y controla la correspondencia neumática para quitar los productos defectuosos y finalmente para recoger los productos calificados.

El software abrirá el estándar de la comparación de la muestra, y los personales de la producción en el sitio de cliente pueden controlar la exactitud de la comparación y elegir el estándar de la exactitud más conveniente para sus propias condiciones de la producción, de tal modo controlando la tarifa del defecto de producto.

Detección de los detalles

Nuestro plan de concepción adopta 8 sistemas de cámaras industriales del alto-pixel y de fuentes de luz estroboscópicas de alto rendimiento para realizar una gama completa de detección visual para los defectos del aspecto del cuerpo de la botella. La velocidad de la detección es 100 pedazos por minuto. El equipo puede realizar las horas 7*24 de operación, y los productos incompetentes se pueden rechazar automáticamente en línea.

El conjunto completo de detectar el equipo incluye piezas mecánicas, el hardware electrónico visual y la detección de software del sistema. La entrada y la salida del detector se pueden integrar con la línea in situ del transportador del cliente, y se pueden conectar con el equipo de producción por aguas arriba y rio abajo (tal como detectores de escape, detectores de escape, embaladores y otro equipo).

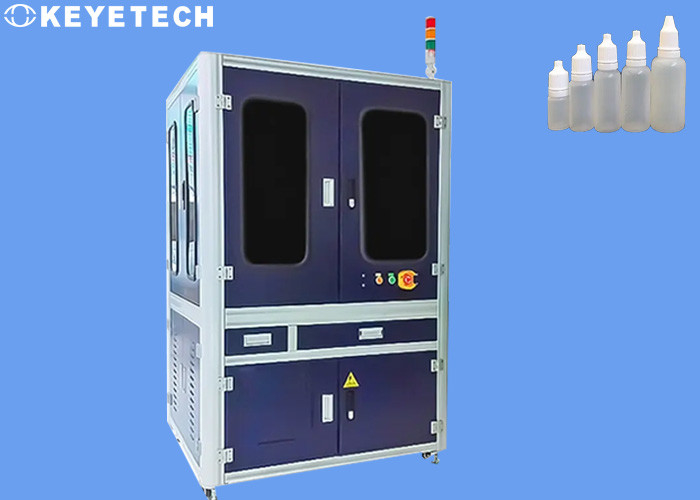

El equipo de detección se muestra en la figura debajo (para la referencia solamente):

1. Detección de estándares

2. Instrucciones para el uso de la cámara:

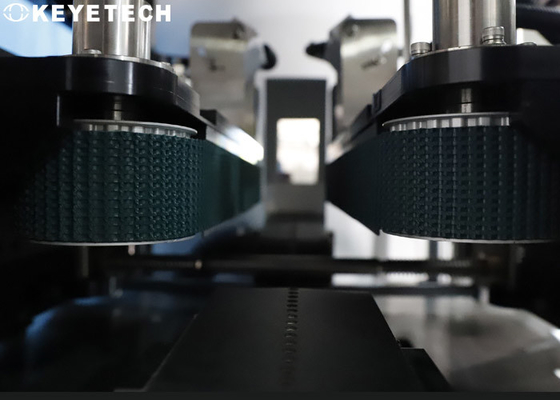

Detección de la parte inferior externa de la botella. La perspectiva de la parte inferior de la botella se abre a través del mecanismo de fijación con abrazadera y transportador, y 1 sistema de cámaras industriales está instalado abajo para utilizar con la fuente de luz visual para recoger la imagen de la parte inferior de la botella para procesar.

La detección de la parte inferior interna de la botella, añade 1 sistema de cámaras industriales sobre la boca de la botella, y lo utiliza con una fuente de luz visual para recoger la imagen inferior de la botella para procesar.

La detección del avión de la boca de la botella, añade 1 sistema de cámaras industriales sobre la boca de la botella, y utiliza la fuente de luz visual para recoger la imagen plana de la boca de la botella para procesar.

La detección de la pared interna de la boca de la botella, 1 sistema de cámaras industriales está instalada sobre la boca de la botella, con el uso de la fuente de luz visual, la imagen de la pared interna de la boca de la botella se recoge para procesar.

Detección de fuera del cuerpo de la botella. 4 sistemas de cámaras industriales están instalados alrededor del cuerpo de la botella para formar una detección toroidal de 360 grados, que se utiliza conjuntamente con la fuente de luz visual, y la imagen lateral es recogida y procesada por el sistema.

el equipo de la detección 3.The necesita ser mantenido y ser limpiado regularmente durante uso (tal como limpieza de la banda transportadora, limpieza de la cámara, etc.), y la función de cuenta puede ser observada después de que se detecte el producto final.

4. Imágenes recogidas por la máquina real:
