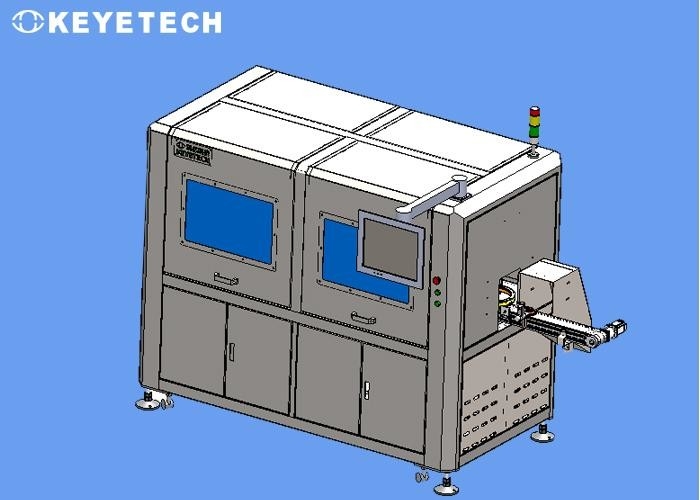

Vistas generales del sistema
El equipo general integra un mecanismo mecánico, un hardware óptico visual y un software del sistema de detección, un dispositivo de recuento y rechazo de productos defectuosos.La velocidad de detección normal es de 20 piezas/minuto.La entrada y salida delanteras de la máquina de detección pueden integrarse con la línea de transporte del cliente en el lugar.

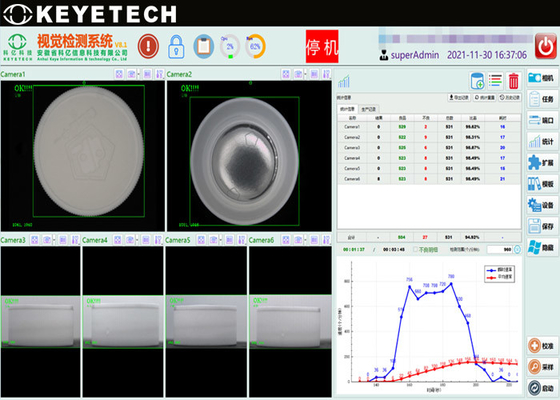

El equipo de inspección está equipado con 15 juegos de cámaras industriales de 500W de alto pixel para detectar de manera integral los defectos de las paredes laterales interiores y exteriores, el fondo exterior y el fondo interior,y la boca del tambor de agua potableDespués de que el sistema recoge las imágenes de la muestra, es analizado por el sistema de aprendizaje profundo para determinar los productos buenos con productos defectuosos,los productos defectuosos se detectan y eliminan automáticamente en líneaEl software abrirá el estándar de comparación de muestras,y el personal de producción en el sitio del cliente puede controlar la precisión de la comparación y seleccionar el estándar de precisión más adecuado para sus propias condiciones de producción, controlando así la tasa de defectos.
Principio de inspección
Inspection station for the outer bottom surface of the bottle - inspection station for the inner bottom surface of the bottle and just above the bottle mouth - inspection station for the oblique side of the bottle mouth and the bottle body.
|
Modelo
|
- ¿ Qué?
|
Rango de detección
|
Contenido y precisión del ensayo
|
Precisión de detección
|
Velocidad de detección
|
| Se trata de un tipo de producto que se utiliza para la fabricación de productos químicos. |
1 conjunto
|
Boca de botella
|
Manchas negras, manchas, huecos, flequillos de más o menos 0,5 mm
|
El 99% |
1200 piezas/hora
|
|
Deformación de la boca de la botella/redondez ≥ 1,5 mm
|
El 99% |
|
Incisión en la boca de la botella Bulla mala ≥ 1 mm
|
El 99% |
|
4 conjuntos
|
Parte de corte y rosca de la boca de la botella
|
Manchas negras, manchas, huecos, flequillos de más o menos 0,5 mm
|
El 99% |
|
Incisión en la boca de la botella Bulla mala ≥ 1 mm
|
El 99% |
|
1 conjunto
|
Bajo de botella
|
Manchas negras, manchas, impurezas de materias extrañas, pegamento para cabello, pegamento polivalente ≥ 0,5 mm
|
El 99% |
|
≥3-5 mm
|
El 99% |
|
8 juegos
|
Pared exterior e interior de la botella
|
Punto de extrusión Posición convexa ≥3-5 mm
|
El 99% |
|
Línea transparente en la superficie de la botella
|
Visibles a simple vista bajo luz natural
|
|
1 conjunto
|
Fondo exterior de la botella
|
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero, que es el valor de las emisiones de gases de efecto invernadero.
|
El 99% |
|
Punto de extrusión Posición convexa ≥3-5 mm
|
El 99% |
Ø Las manchas negras, manchas, pelos, impurezas (de diferentes colores) se analizarán y procesarán de acuerdo con el índice de detección de manchas negras.La diferencia de contraste de este valor gris debe ser superior a 40, que pueden detectarse eficazmente.
Ø El equipo de ensayo debe mantenerse y limpiarse regularmente durante su uso (por ejemplo, limpieza de la cinta transportadora, limpieza de la cámara, etc.),y el propio equipo de ensayo no producirá fuentes de contaminación secundaria (como residuos, espuma fina, etc.) a las muestras de ensayo.
Ø.Activar y desactivar la función de detección del sistema
Composición del equipo
1La parte de transmisión es el componente central del sistema, que transporta todos los dispositivos de transmisión y el hardware electrónico (cámara industrial, fuente de luz, ordenador industrial, pantalla táctil,caja eléctrica, etc.); la parte de hardware incluye cámara, lente, fuente de luz, atmósfera de alta velocidad, ordenador, pantalla táctil y otros dispositivos eléctricos,Por favor, consulte la lista de configuración para el número específico:
|
Nombre
|
Cantidad
|
Unidad
|
|
Cámara industrial
|
15 |
Se ha puesto
|
|
Lentes ópticas
|
15 |
Pc.
|
|
Fuente de luz de estroboscopio
|
5 |
Se ha puesto
|
|
El láser de luz
|
2 |
Es una pareja.
|
|
El cilindro
|
1 |
Pc.
|
|
El poder industrial
|
5 |
Pc.
|
|
Cuadro de activación del circuito
|
1 |
Pc.
|
|
Las demás máquinas
|
4 |
Se ha puesto
|
|
Computación industrial
|
1 |
Se ha puesto
|
|
Pantalla táctil HD
|
1 |
Se ha puesto
|
|
Luz de advertencia
|
1 |
Pc.
|
|
Los terminales/relés
|
1 |
Se ha puesto
|
|
Cables fuertes y débiles
|
Muchos |
Pc.
|
Proceso de mecanizado
